Døllebajonett - M/1843
./guns/bajonett/bilder/Blank-Kongsberg-Dolle-M1843-Marine-178-1.JPG

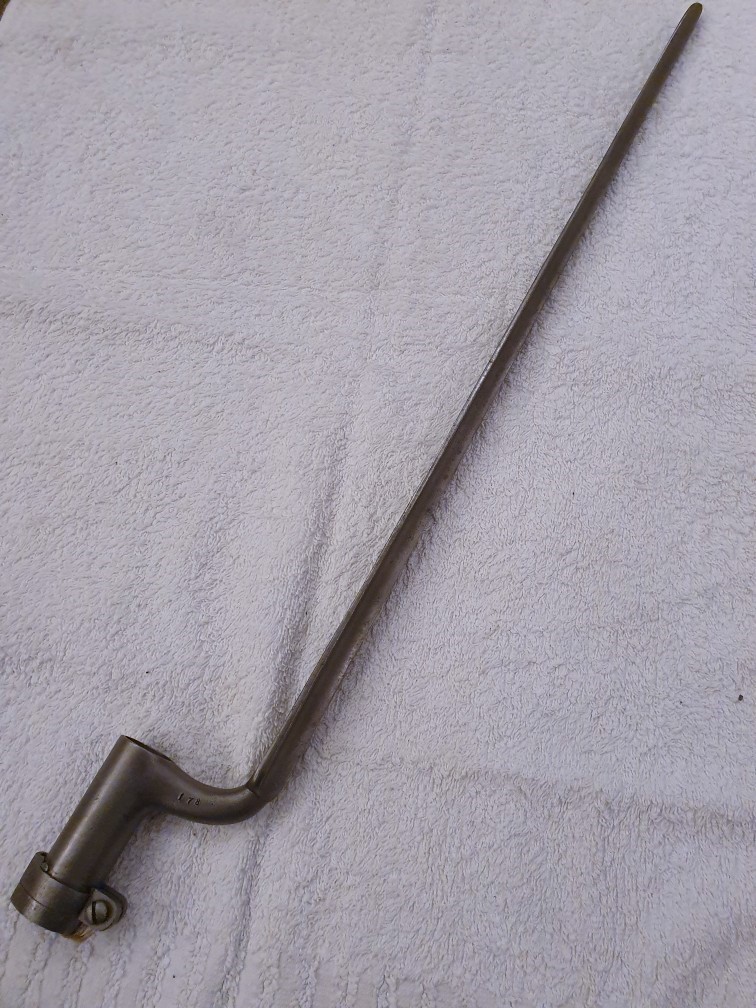

Foto: www.kvf.no - Geir Johansen - Serienummer: 178. - Døllebajonett M/1843 for Marinen produsert ved Kongsberg Våpenfabrikk.
Modell og produksjon
Type
Døllebajonett
Produsent
Kongsberg Våpenfabrikk
Kunde
Marinen
Modell
M/1843
Produksjonsperiode
1843-
Antall produsert
1790
Serienummer
1-1790
Tekniske Data
Totallengde
570-574 mm
Ringdiameter
21-22 mm
Døllelengde
67-68 mm
Klingelengde
497-500 mm
Klingebredde
23 mm
Beskrivelse

Denne døllebajonetten ble laget for M/1843 tappgevær med perkusjonslås for Marinen.

Bajonetten festes til geværet ved at den 68 mm lange døllen tres inn på våpenets løp slik at geværets bajonettklakk glir inn i et spor i døllen. På bakre del av døllen finnes en låsering som er festet med en skrue gjennom ringens ører. Låseringen vris til siden slik at den låser bajonetten til våpenet.

Klingen er trekantet. Den ene siden er bredere enn de to andre, og har hulslipning som ender ca 5 cm fra klingebrystet. De smaleste sidene har hulslipning i hele klingens lengde.

Merking

Bajonetten er merket med kronet K og filermerke på klingebrystet. Noen bajonetter mangler filermerke. Armens høyre side er merket med serienummer. Armens venstre side er merket med kontrollmerke.

Kilder
Brukt til våpen
M/1843 muskett for Marinen
M/1843/58 tapprifle for Marinen
Flere bilder
./guns/bajonett/bilder/Blank-Kongsberg-Dolle-M1843-Marine-178-2.JPG

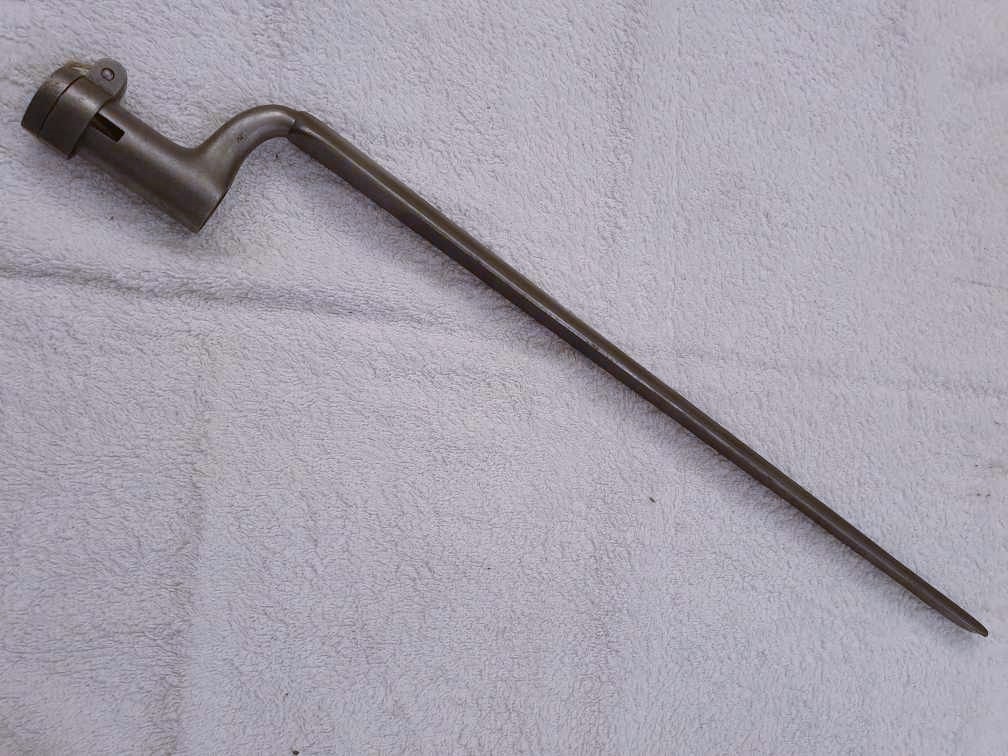

Foto: www.kvf.no - Geir Johansen - Serienummer: 178.

./guns/bajonett/bilder/Blank-Kongsberg-Dolle-M1843-Marine-178-3.JPG

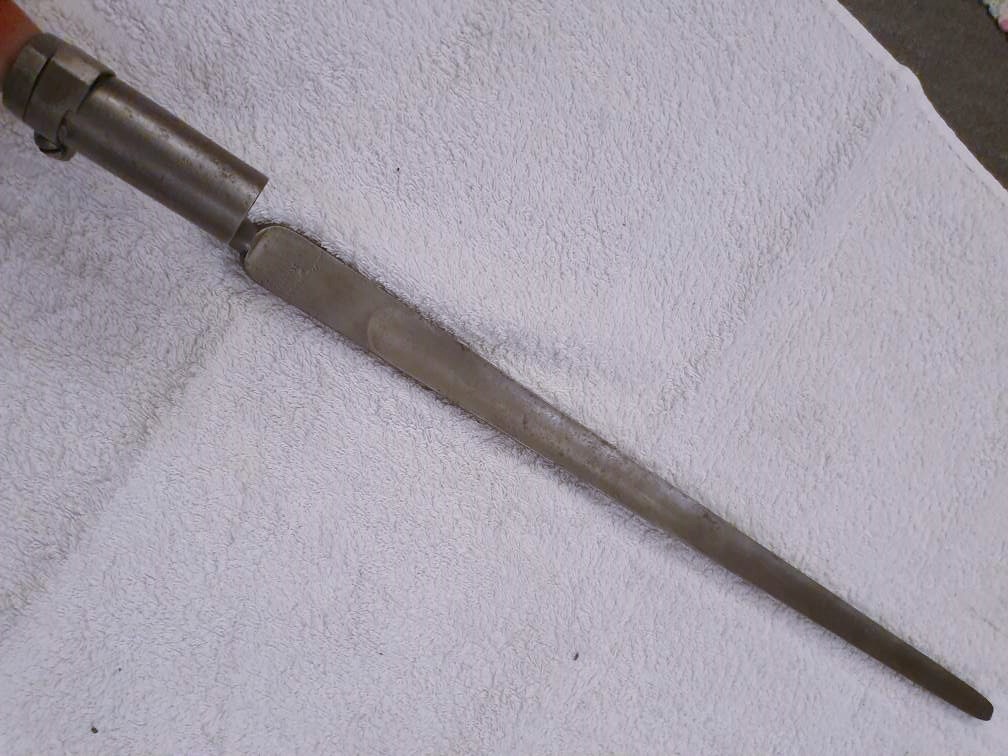

Foto: www.kvf.no - Geir Johansen - Serienummer: 178.

./guns/bajonett/bilder/Blank-Kongsberg-Dolle-M1843-Marine-178-4.JPG

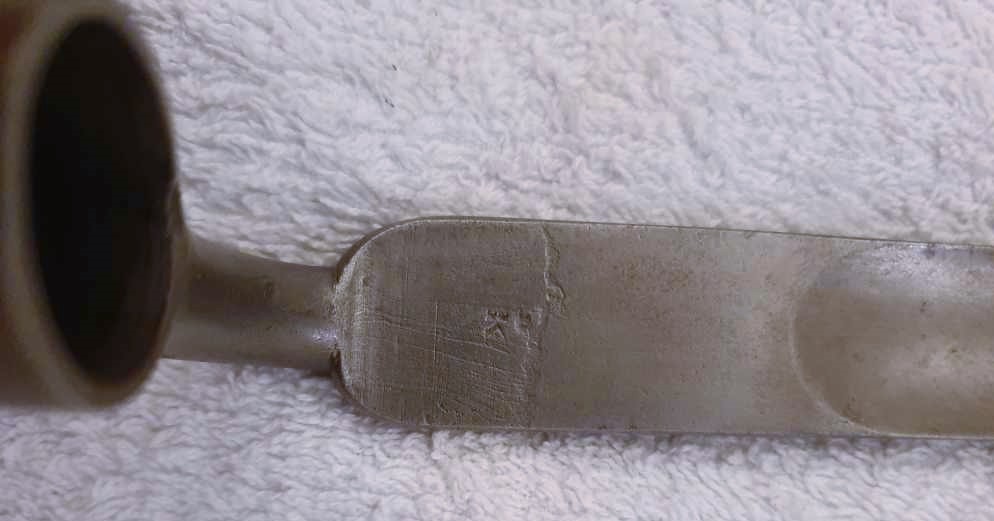

Foto: www.kvf.no - Geir Johansen - Serienummer: 178. - Klingebrystet er merket med Kongsberg Våpenfabrikk sin kronede K.

./guns/bajonett/bilder/Blank-Kongsberg-Dolle-M1843-Marine-178-5.JPG

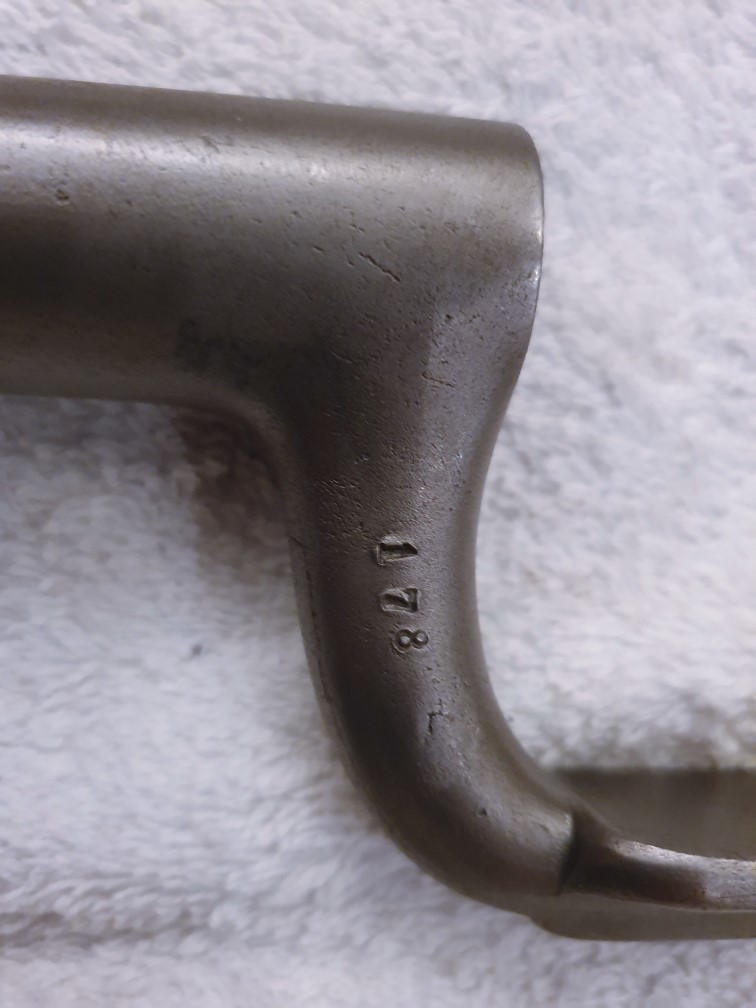

Foto: www.kvf.no - Geir Johansen - Serienummer: 178. - Høyre side av armen er merket med serienummer.

./guns/bajonett/bilder/Blank-Kongsberg-Dolle-M1843-Marine-178-6.JPG

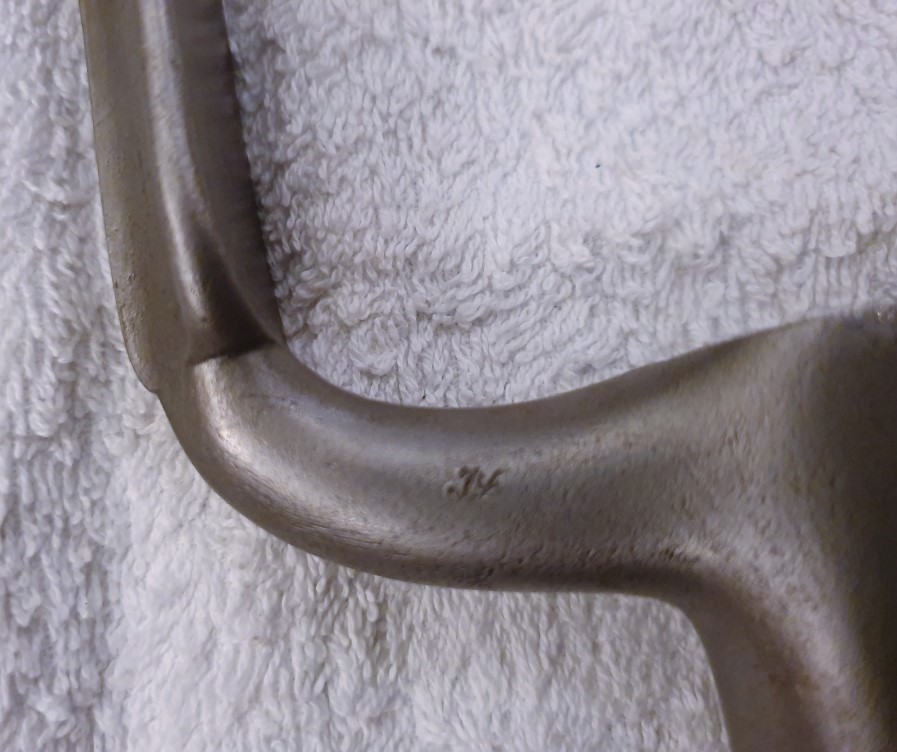

Foto: www.kvf.no - Geir Johansen - Serienummer: 178. - Venstre side av armen er merket med Jens Landmarks kontrollmerke.

./guns/bajonett/bilder/Bajonett-Kongsberg-Dolle-M1843-Marine-22-1.JPG
Foto: www.kvf.no - Vidar Sæther - Serienummer: 22. - Døllebajonett M/1843 for Marinen produsert ved Kongsberg Våpenfabrikk.

./guns/bajonett/bilder/Bajonett-Kongsberg-Dolle-M1843-Marine-22-2.JPG
Foto: www.kvf.no - Vidar Sæther - Serienummer: 22. - Høyre side av armen er merket med serienummer.

./guns/bajonett/bilder/Bajonett-Kongsberg-Dolle-M1843-Marine-22-3.JPG
Foto: www.kvf.no - Vidar Sæther - Serienummer: 22. - Venstre side av armen er merket med Jens Landmarks kontrollmerke.

./guns/bajonett/bilder/Bajonett-Kongsberg-Dolle-M1843-Marine-22-5.JPG
Foto: www.kvf.no - Vidar Sæther - Serienummer: 22. - Klingebrystet er merket med Kongsberg Våpenfabrikk sin kronede K, samt filermerke IP.

./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1843-1.jpg

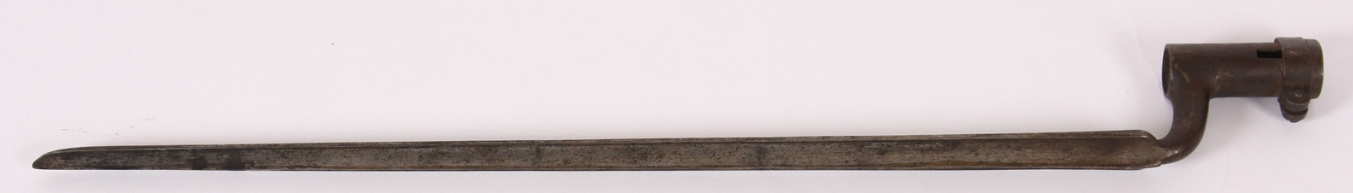

Foto: www.chr-auksjon.no - Christiania Auktionsforretning AS
