Knivbajonett - USM4 SLK (US Carabine)

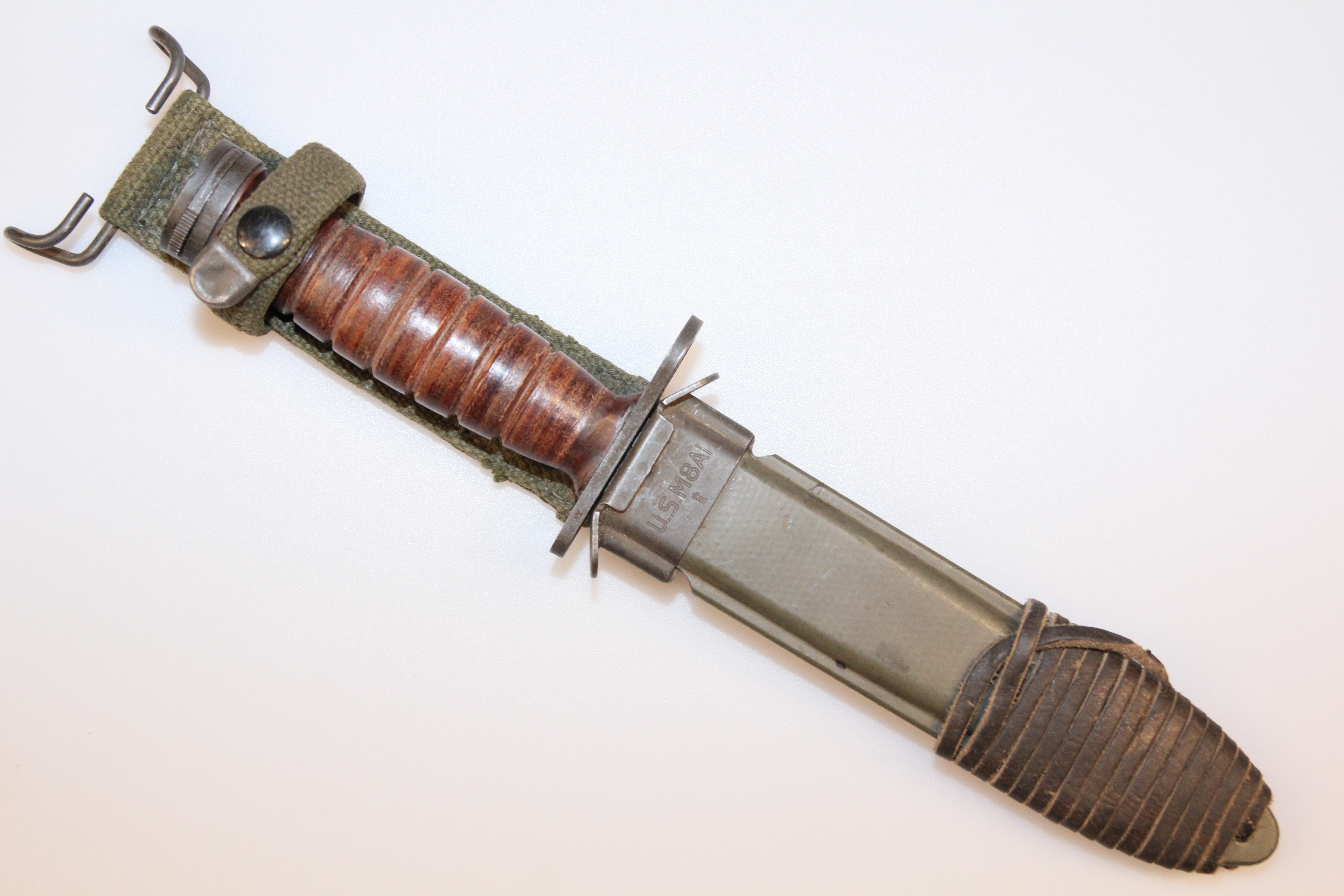

./guns/blankvaapen/bilder/Blank-Kongsberg-Knivbajonett-M4-5.JPG
Foto: www.kvf.no - Lars Selnes



Modell og produksjon

Type................................ Knivbajonett
Produsent........................ Kongsberg Våpenfabrikk
Kunde.............................. Hær
Modell.............................. USM4 SLK (US Carabine)
Produksjonsperiode.......... 1954-
Antall produsert................ -
Serienummer.................... Ingen


Tekniske Data

Totallengde....................... 295 mm
Grepslengde..................... 110 mm
Ringdiameter.................... 15 mm
Klingelengde..................... 170 mm
Klingebredde..................... 21 mm
Balglengde........................ 190 mm


Beskrivelse

Knivbajonett USM4 SLK M/1954 ble produsert til US Carabine. Bajonetten er en kopi av den amerikanske bajonetten for samme våpen.

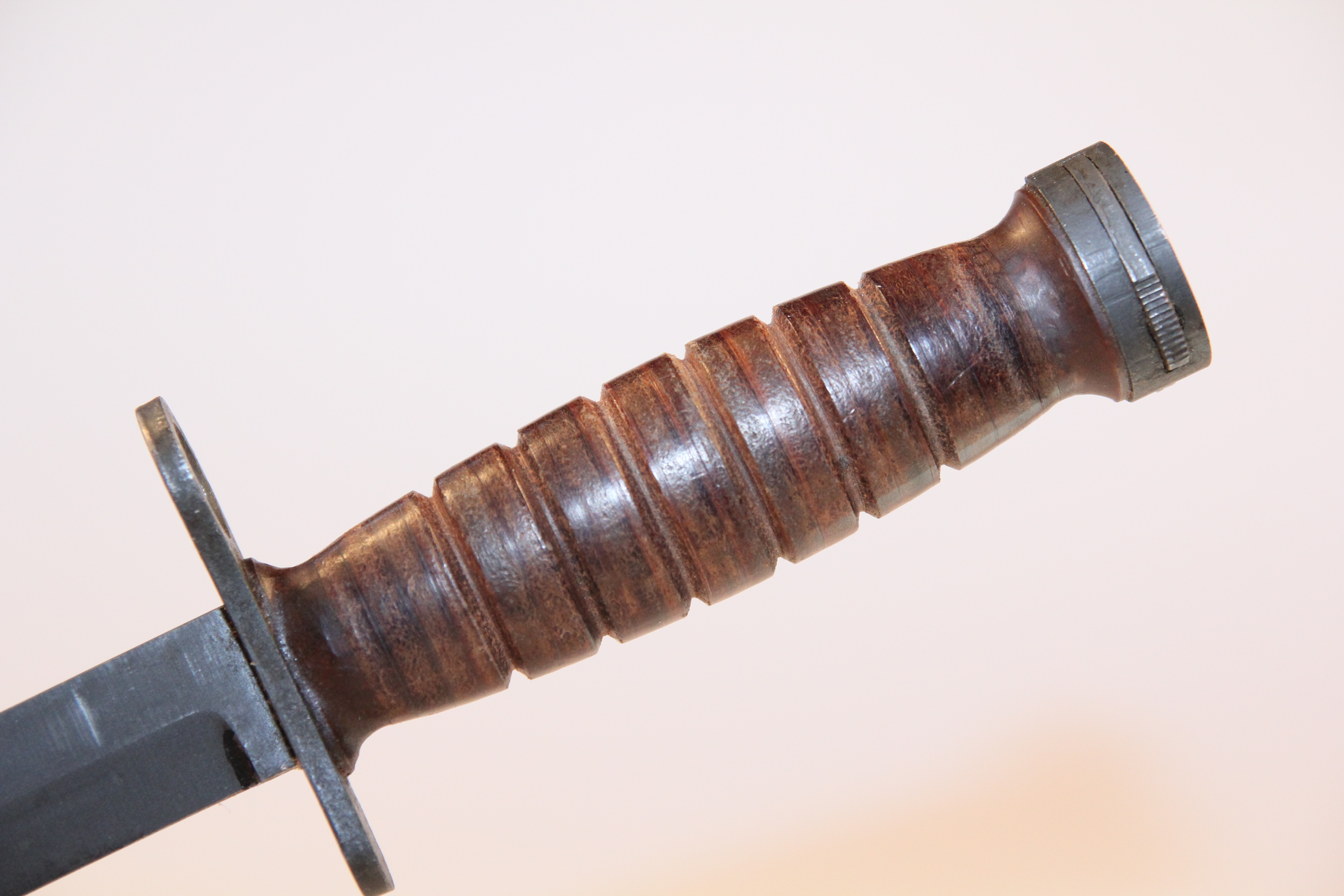

Grepet er laget av svart eller brunt lær som har fått 6 brede riller for bedre grep. Bajonetten har to fjærbelastede knapper som fungerer som utløser.

Klingen er rett og enegget på den første delen. Spissen er tveegget.

Balgen er laget i grønt kunststoff. Munnblikk er i stål med en påfestet bærestropp i web. Enden av bærestroppen har en metallbøyle som fungerer som festeanordning til pistolbeltet. Bærestroppen har en påsydd webstropp med knapp som sikrer at bajonetten ikke faller ut av balgen. Balgen ble opprinnelig levert uten doppsko. Etter april 1962 ble det bestemt at doppsko skulle settes på etter hvert som balgene ble ødelagt. Balgene hadde en tendens til å knekke ytterst.

Alle metalldeler er blånert.


Merking

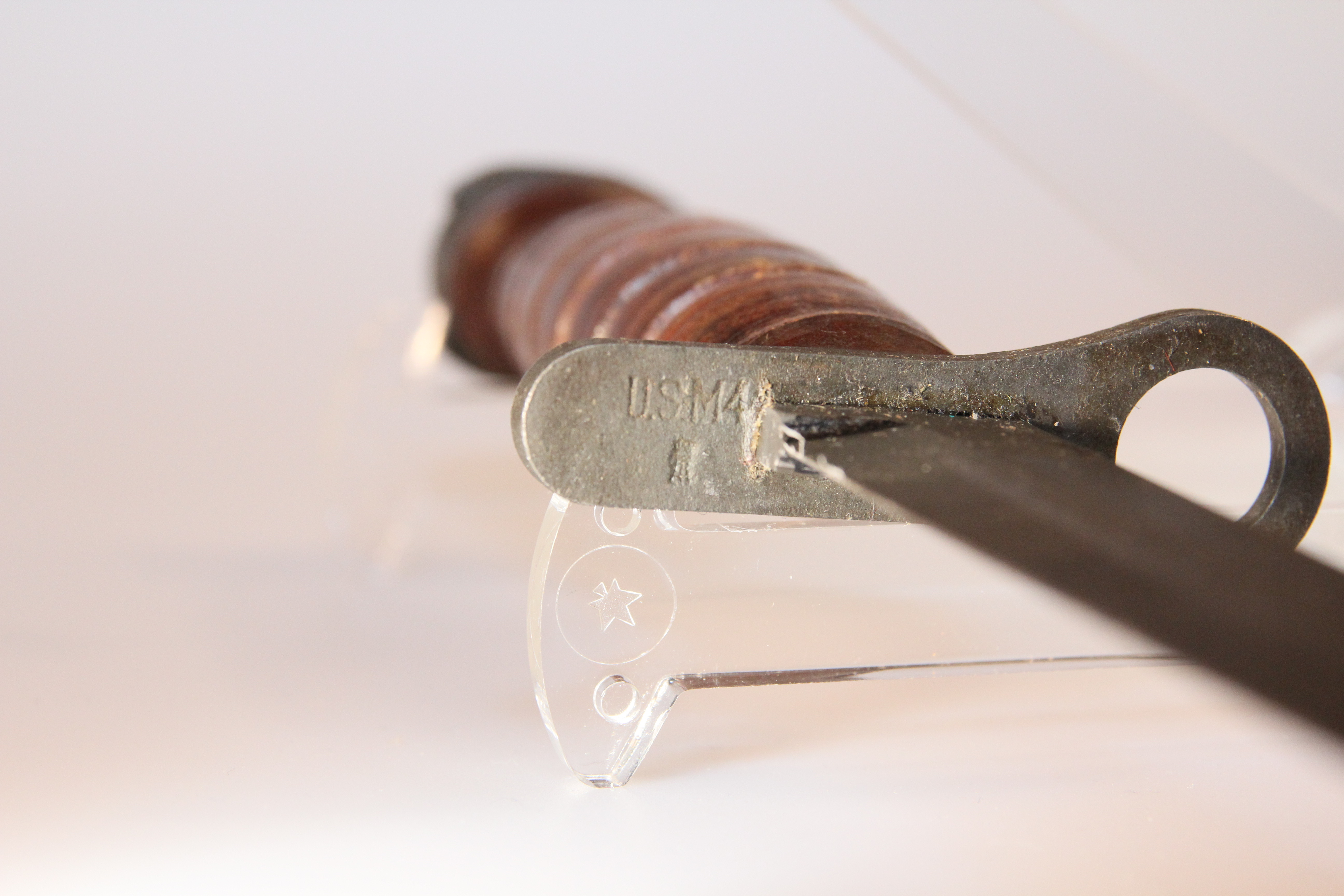

Bajonettene er merket med kronet K på parerplatens underside, toppen av knappen og på balgens munnblikk. Parerplatens underside er merket med US M4. Munnblikket er merket med US M8A1.


Kilder
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 119
  • Utstillingskatalog Norsk Våpenhistorisk Selskap - 50 år, Stein Kamphaug, ISBN 82-90867-18-2, side: 79

Flere bilder

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler
Foto: www.kvf.no - Lars Selnes

Bilde mangler

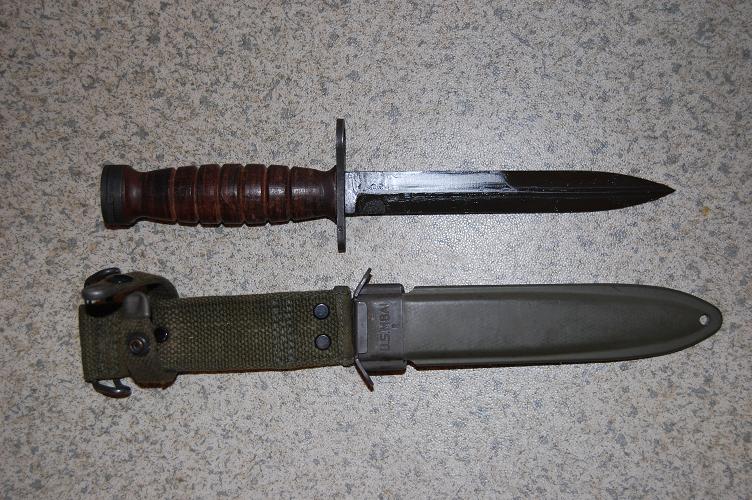

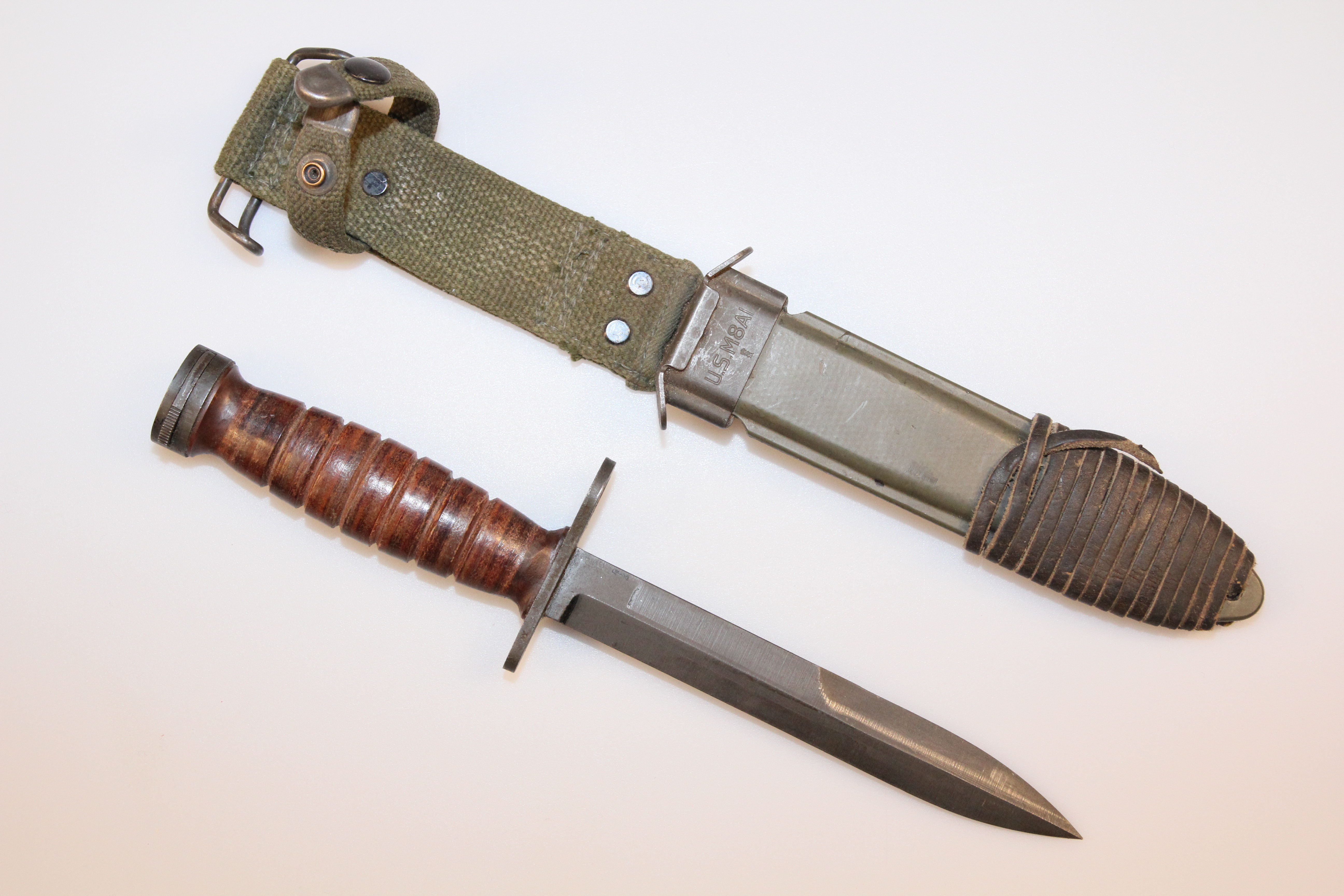

Foto: - - K. Karlsen - USM4 bajonett for SLK sammen med tilhørende USM8A1 balg.

Bilde mangler

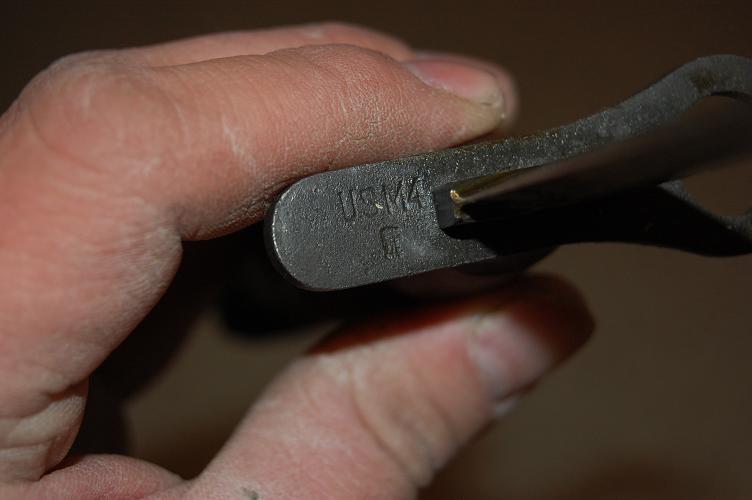

Foto: - - K. Karlsen - Parerplatens underside er merket USM4 og kronet K.

Bilde mangler

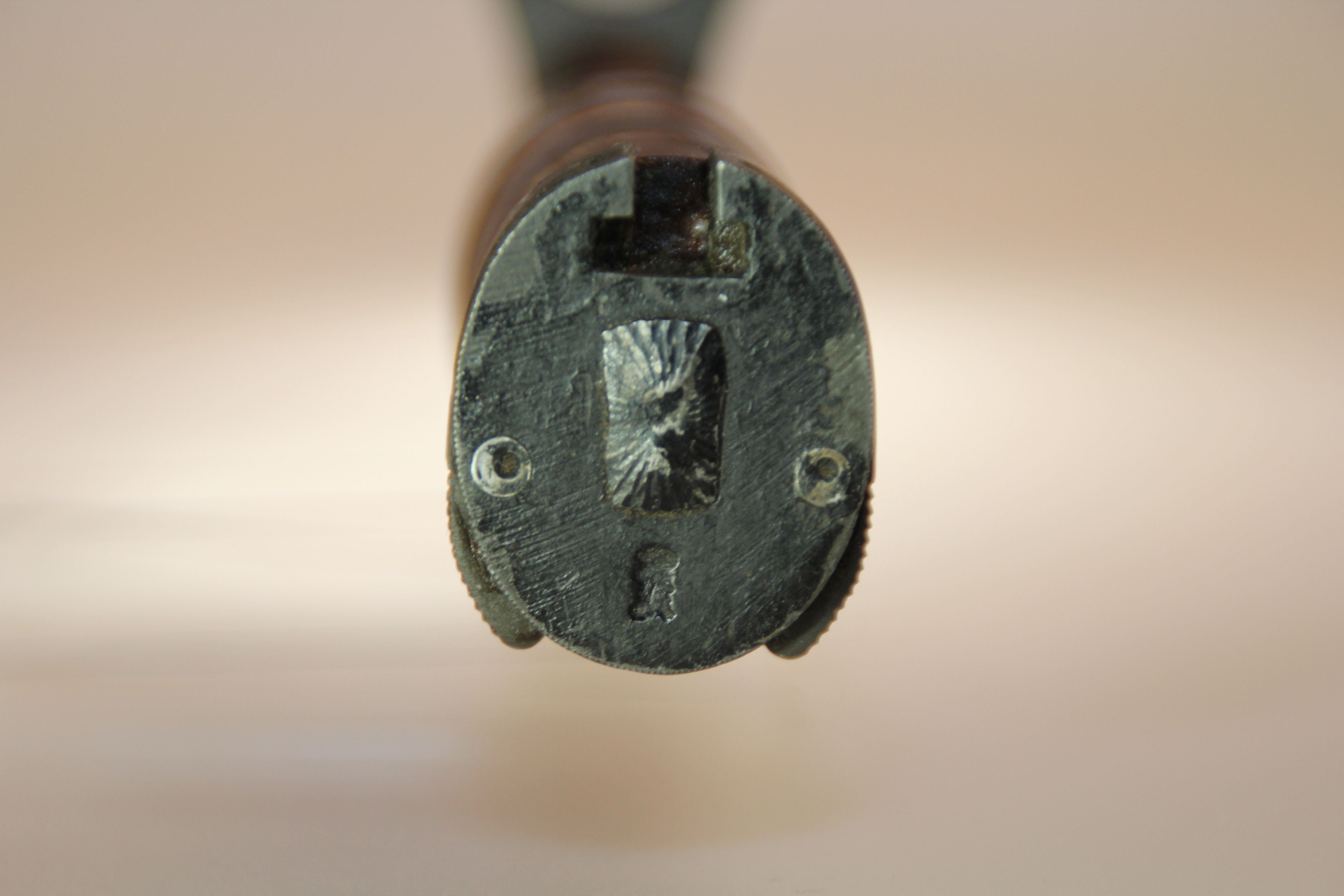

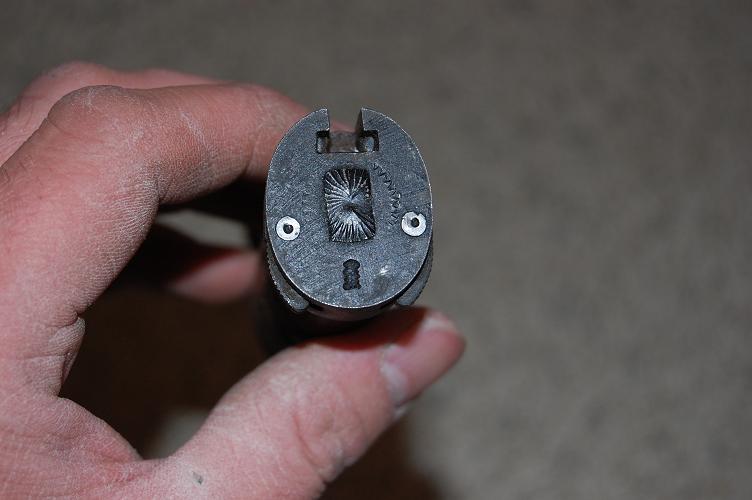

Foto: - - K. Karlsen - Toppen av knappen er merket med kronet K.

Bilde mangler

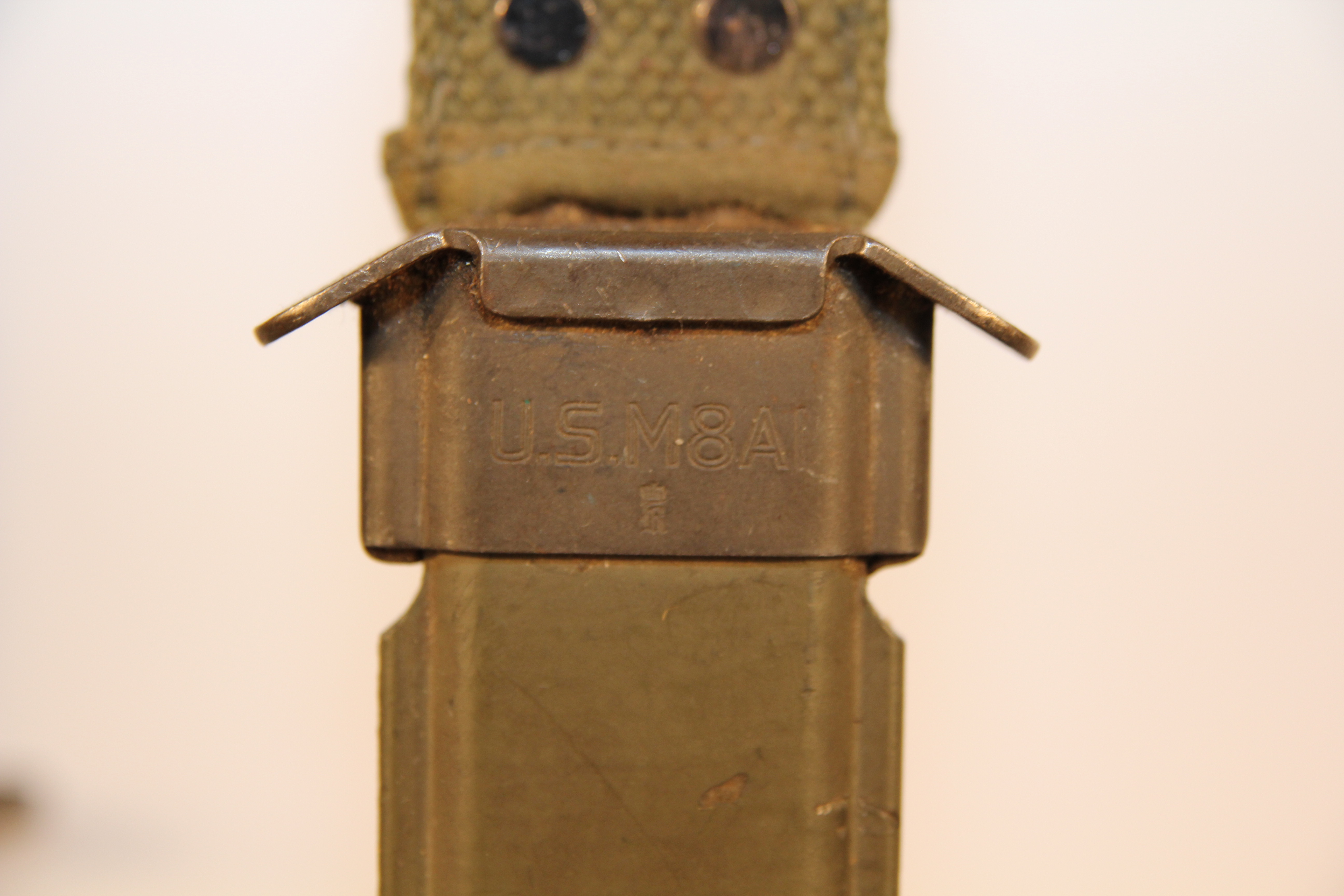

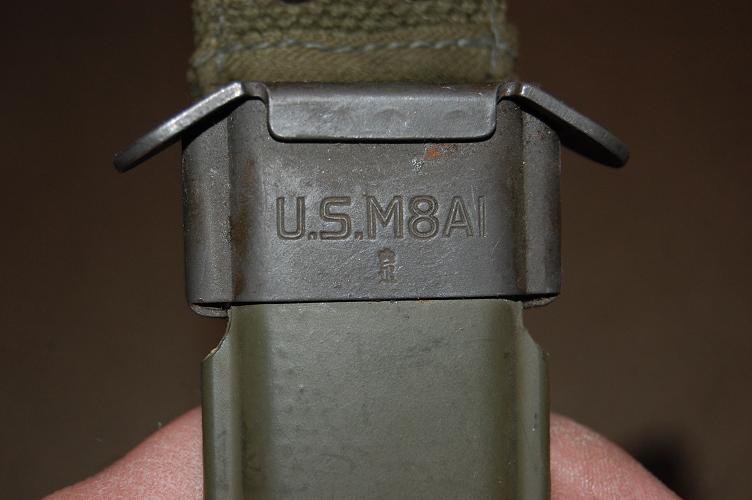

Foto: - - K. Karlsen - Balgens munnblikk er merket med U.S.M8A1 og kronet K.
