Knivbajonett - M/1913

./guns/blankvaapen/bilder/Blank-Kongsberg-Knivbajonett-M1913-1.JPG

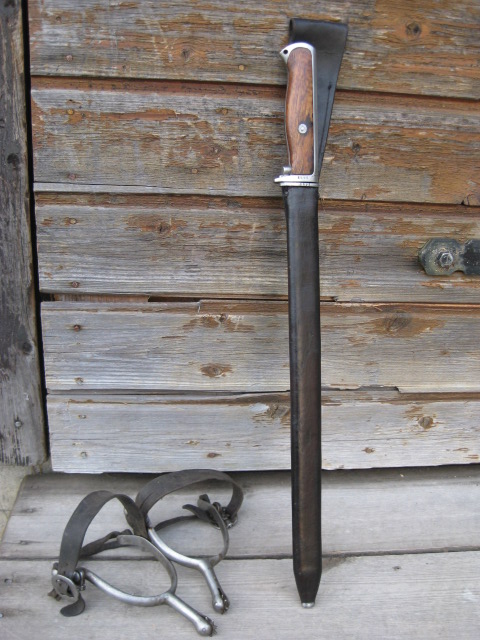

Foto: - - Arvid Karlsen - Serienummer: 3698. - M/1913 produsert av Kongsberg Våpenfabrikk.



Modell og produksjon

Type................................ Knivbajonett
Produsent........................ Kongsberg Våpenfabrikk
Kunde.............................. Hær
Modell.............................. M/1913
Produksjonsperiode.......... 1913-1915
Antall produsert................ 3000
Serienummer.................... 501-1000, 2209-4708
Basert på modell............... M/1912


Tekniske Data

Totallengde....................... 485 mm
Klingelengde..................... 365 mm
Klingebredde..................... 19 mm


Beskrivelse

I forbindelse med prøvene foran approbasjonen av M/1912 var det et kjent problem at de lange bajonettene ikke var stive nok. En av prøveavdelingene skrev at ”Den lange bajonet bøiet sig ved støt temmelig let. De ansees imidlertid heldig, at bajonetten gjøres længere enn den nuværende, og længden paa den til prøve utleverte synes passende. Men enten maa bajonettens klinge gjøres tykkere eller staalet i den haardere, muligens er begge dele nødvendig.” KV hadde plassert hulslipningen der på M/1912 for at det også skulle være lett å skarpslipe bajonetten. Siden det etter hvert ble besluttet at KV skulle skarpslipe bajonettene fra fabrikken bortfalt dette behovet. KV foreslo derfor å fjerne hulslipningen, og dermed få en stivere men 15 gram tyngre bajonett. Sommeren 1912 ble det utført ytterligere prøver. En del prøvebajonetter ble laget uten hulkilen på eggsiden, men med hulslipningen langs ryggen. Denne utgaven var vellykket i hugg og støtprøvene.

Flere typer balger ble prøvd ut. 30 prøvekarabiner ble utstyrt med bajonetter med 3 forskjellige typer balger. Disse var av lær, stål og av stål med utenpåliggende lærhylster.

16. juni 1913 ble bajonetten til slutt approbert som ”lang bajonet for karabin M/1912”. Betegnelsen M/1913 ser ikke ut til å være benyttet verken på bajonetten til modellkarabinen eller i KV sine dokumenter, men er gitt av samlere i ettertid på grunn av approbasjonsåret. Balgen ser ut til å ha blitt approbert så sent som 18. april 1914 som ”balg for lang bajonet for karabin M/1912”.

Lang knivbajonett M/1913 er lik M/1912 med unntak av hulslipningen. Dimensjoner for øvrig er lik med M/1912. Klingen er rett og enegget med en hulslipning på hver side som går helt fram til spissen. Klingelengden er 365 mm i motsetning 215 mm for den korte M/1894. Bajonettene ble levert stålblanke.

Grepet er identisk med M/1894 knivbajonetten. Klinge og grep er laget av et stålstykke. Skjefteplatene er av tre og er festet til tangen med en gjennomgående skrue med mutter. Øverst på grepet er det et lite hull for feste av portepe. Nederst på grepet sitter en trykknapp som både fungerer for å låse ut bajonetten fra balgen og for å låse ut bajonetten fra geværet.

Balgen er av brun/svart lær med påsydd beltehempe. Balgen har innvendig munnblikk og doppsko av stål.


Merking

Bajonettene er merket med serienummer på parerstangen. De fikk samme serienummer som karabinen de skulle tilhøre. Serienummrene ble stemplet på høyre side av bajonettens parerstang og på balgens munnblikk. Balgens lærdel ble ikke merket med noe nummer. De 3000 bajonettene som ble produsert hadde nr 501-1000 og 2209-4708. De fleste ble levert i 1913-1914, og noen i 1915. Noen få prøvebajonetter fra 1912-1913 hadde en eller tosifrede nummer.

Klingens høyreside hadde ble merket med konet H7 samt kaptein Haakon Finne sitt kontrollstempel på klingebrystet. Klingens venstre side er merket med kronet K. Det er ikke registrert kontrollmerker på lærbalgene.


Kilder
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 113
  • Norske Militærgeværer etter 1867, Karl Egil Hanevik, ISBN 82-993143-1-3, side: 339-341

Brukt til våpen

M/1912 Krag


Flere bilder

Bilde mangler

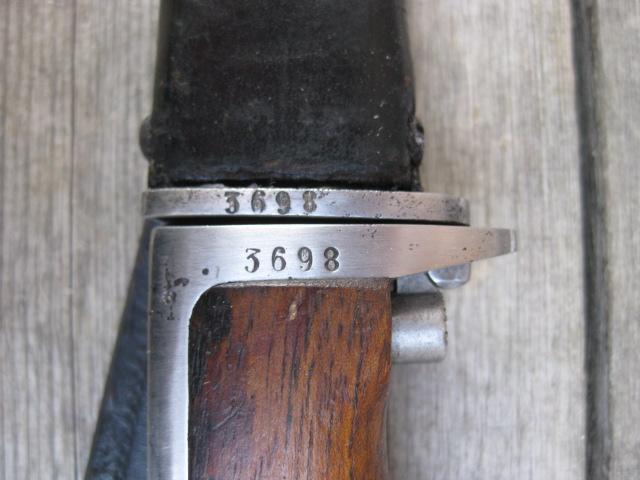

Foto: - - Arvid Karlsen - Serienummer: 3698. - Serienummer ble stemplet på parerstang og munnblikk.

Bilde mangler

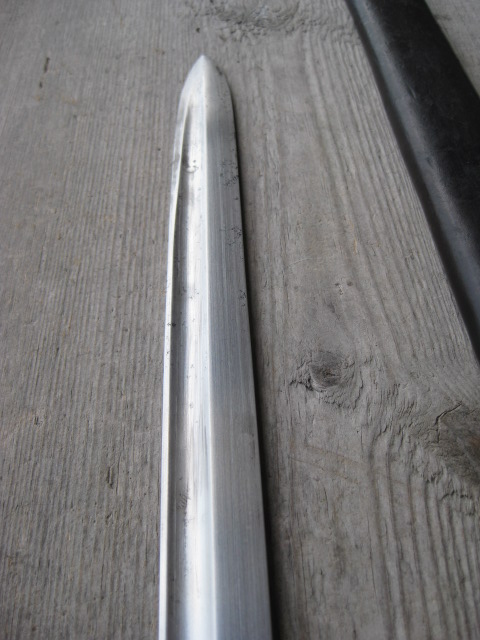

Foto: - - Arvid Karlsen - Serienummer: 3698. - M/1913 produsert av Kongsberg Våpenfabrikk.

Bilde mangler
Foto: - - Arvid Karlsen - Serienummer: 3698. - M/1913 produsert av Kongsberg Våpenfabrikk.

Bilde mangler

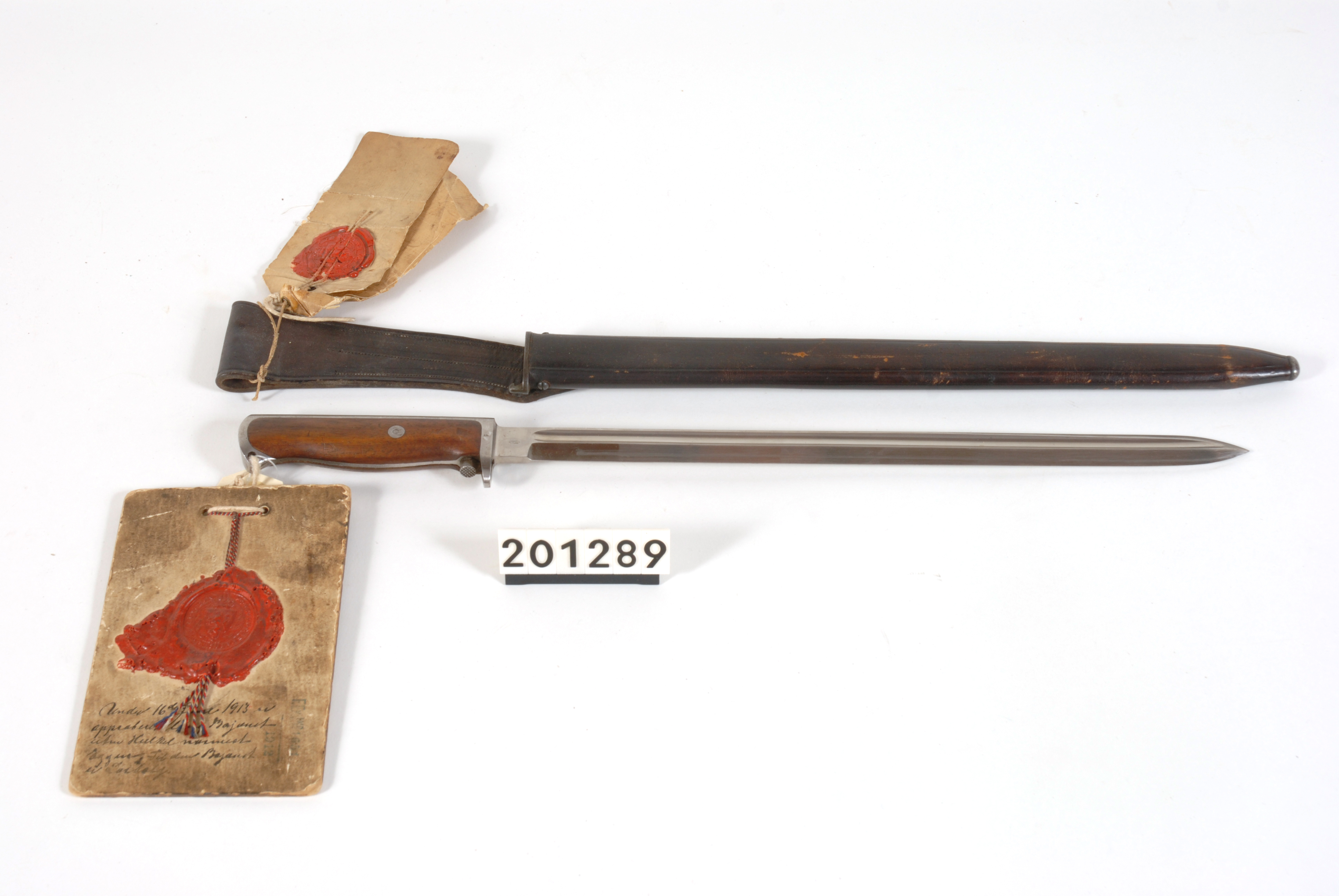

Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Serienummer: 1. - Modellbajonett for "lang bajonet M/1912" senere kalt M/1913 av samlere pga approberingsdato.

Bilde mangler

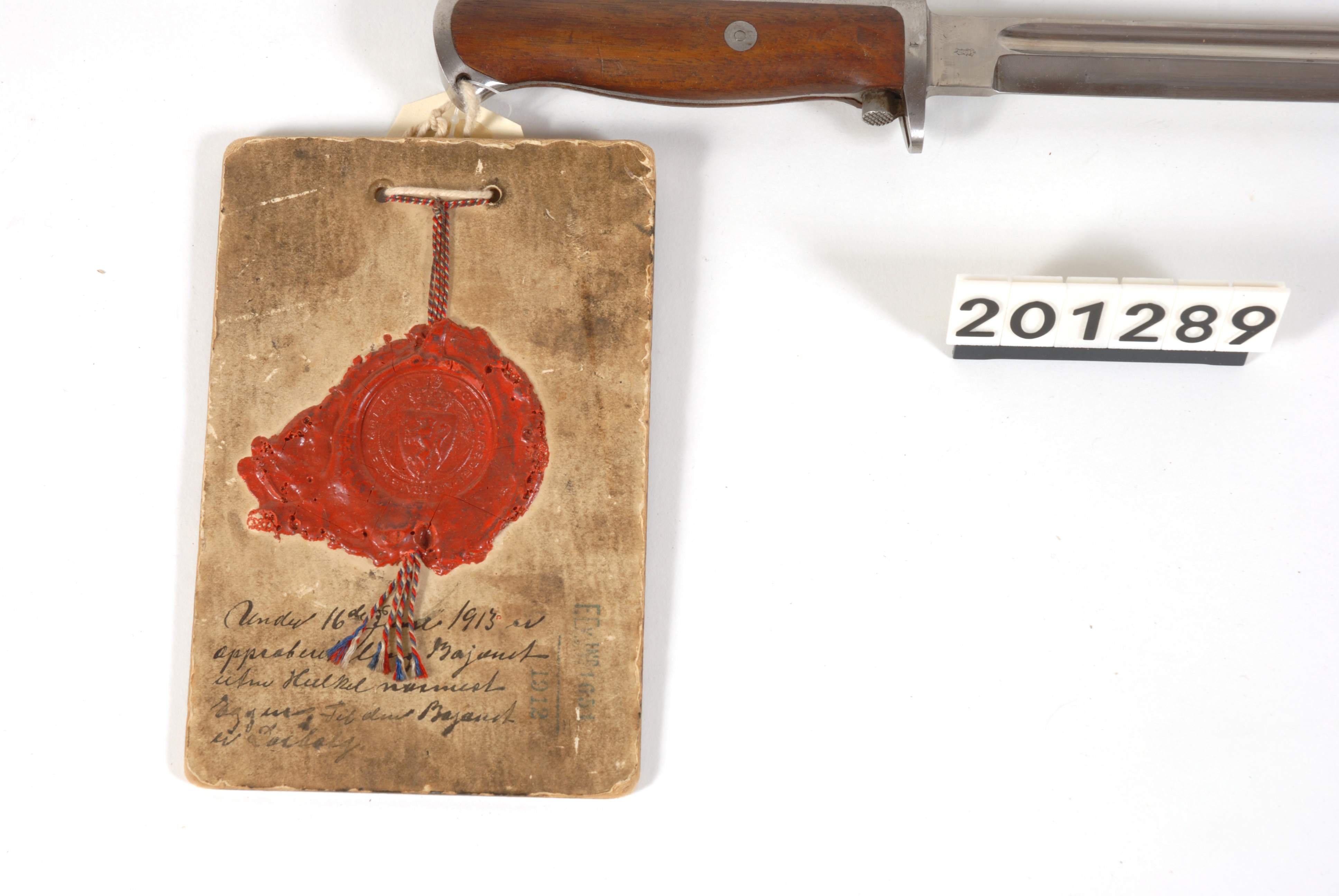

Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Serienummer: 1. - Her vises approberingsdato 16. juni 1913.

Bilde mangler

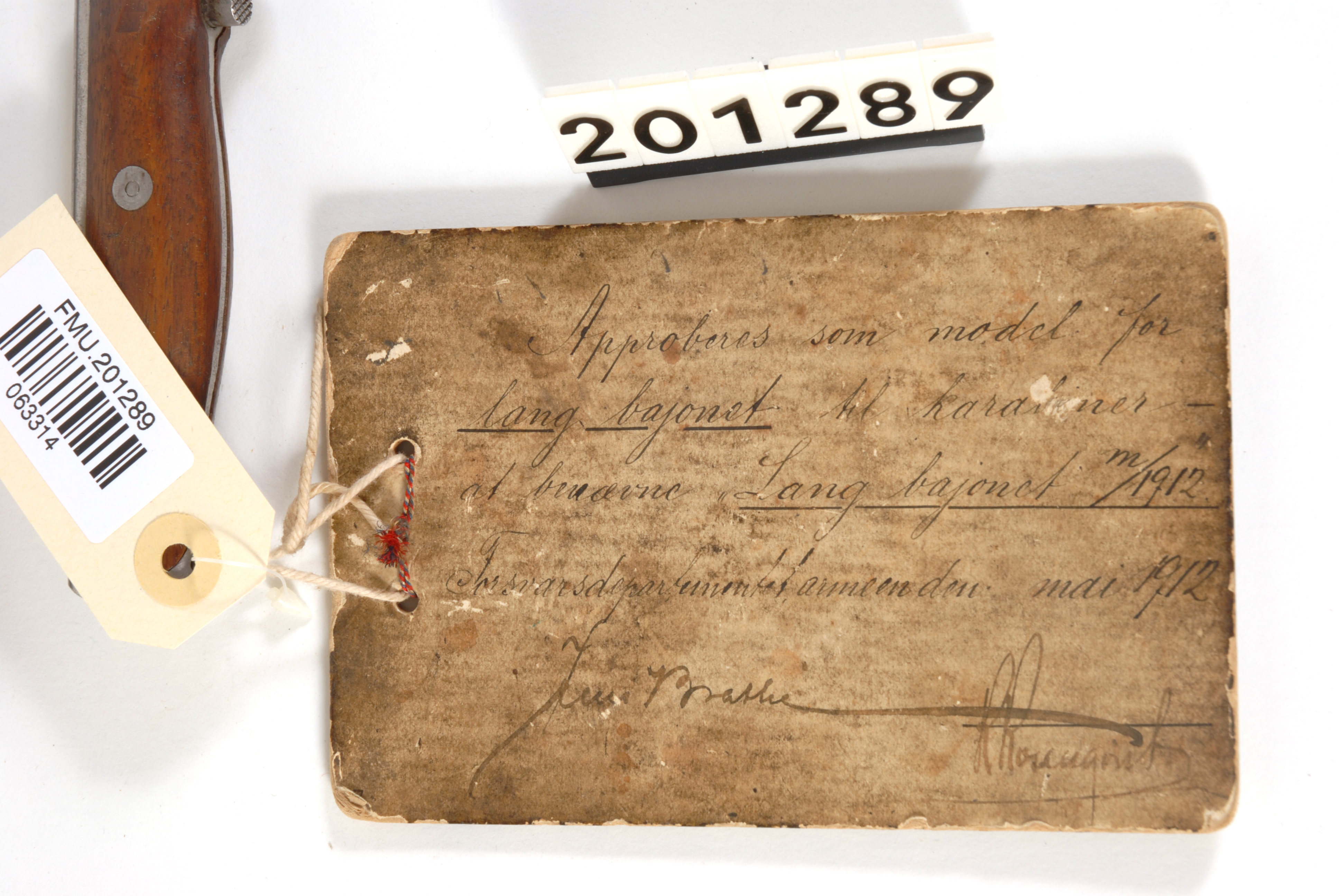

Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Serienummer: 1. - "Approbert som model for lang bajonet til karabiner - at benævne Lang bajonet M/1912..."

Bilde mangler

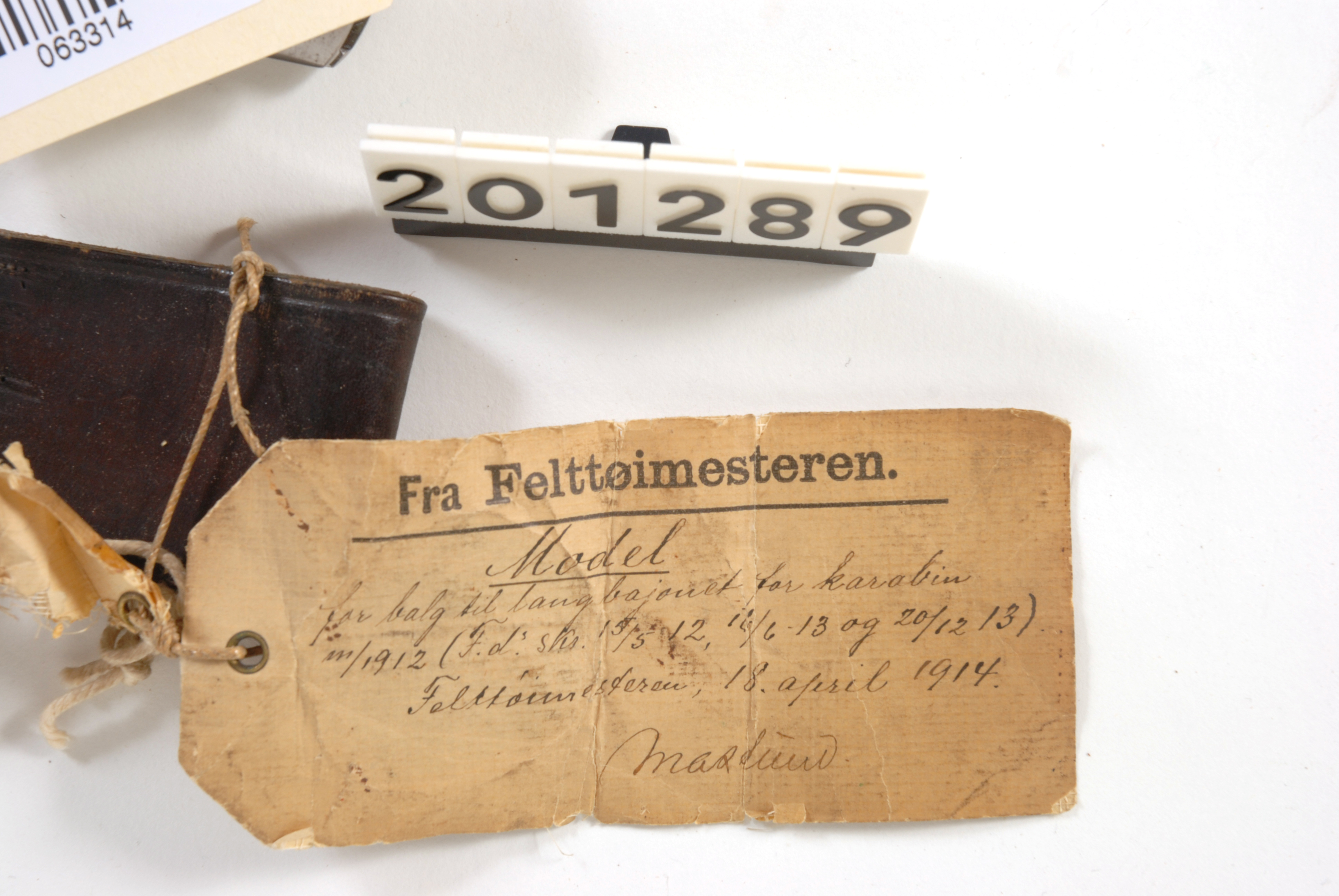

Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Modell av tilhørende balg approbert 18. april 1914.
