Berghaubits - L/20,5 M/39

./guns/kanon/bilder/Kanon-Kongsberg-M39-L205-31-1.JPG

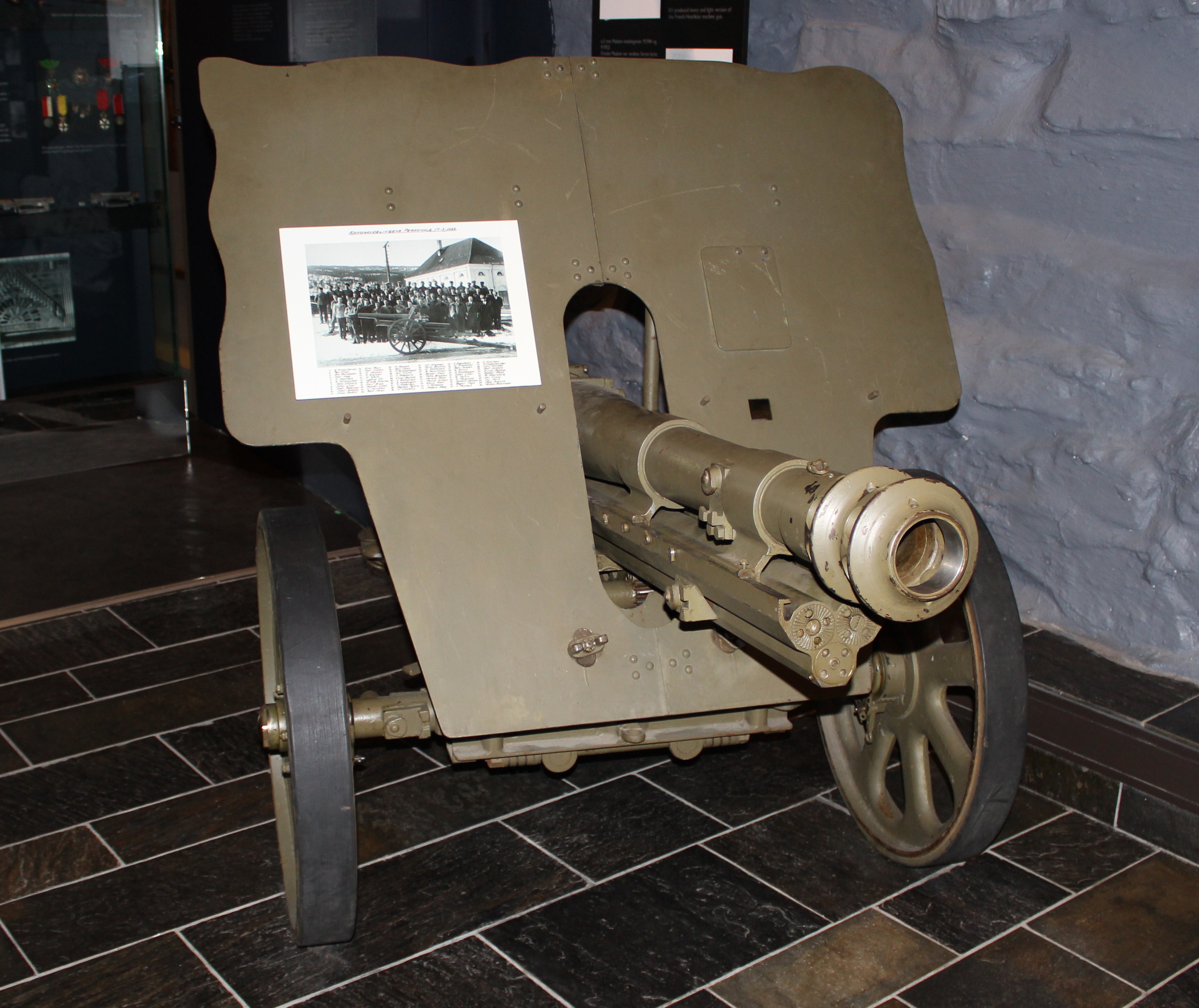

Foto: www.kvf.no - R.W. - Serienummer: 31.



Modell og produksjon

Type................................ Berghaubits
Produsent........................ Kongsberg VĂ„penfabrikk
KonstruktĂžr..................... Major Sverre Selmer
Kunde.............................. Artilleriet
Modell.............................. L/20,5 M/39
Kaliber............................. 75 mm
Produksjonsperiode.......... 1939-194?
Antall produsert................ 44


Tekniske Data

Mekanisme....................... Halvautomatisk Kilemekanisme
LĂžpslengde....................... 20,5 cal (1537,5 mm)
Lengde Riflet del............... 1143 mm
Antall Rifler....................... 28
Riflestigning...................... 5-10
Vekt LĂžp........................... 97 kg
Mekanismevekt................. 43 kg
Maks Rekyllengde.............. 900 mm
Min Elevasjon.................... -6 grader
Max Elevasjon................... 47 grader
Retning............................. +/-60 grader
Totalvekt.......................... 636 kg
Prosjektilvekt.................... 6,5 kg
Maks Ladning.................... 340 gram
Vo.................................... 395 m/s
Max Rekkevidde................. 8700 m


Beskrivelse

Felthaubits M/39 har sprikbar lavett, veskebrems og gassfremfÞrer. RÞret er smidd i et stykke av kromnikkelstÄl. Det er gjenget i bakkant for pÄskruing av bakstykket og foran for pÄskruing av munningsbrems. RÞret har 28 hÞyrevridde rifler med stigning fra 5 til 10 grader. Bakstykket er en halvautomatisk, horisontal kilemekanisme med hammerlÄs Munningsbremsen har to rader radielle Äpninger som vender bakover.

I overlavetten er bremseklossen som samtidig er vugge. Bremseblokken har trekantet tverrsnitt og tre langsgÄende utboringer. To av disse er ved siden av hverandre pÄ toppen, mens den tredje er under midt mellom disse. Den nederste er bremsesylinderen som er fylt med en veskeblanding med en del vann og to deler glyserin. De to Þverste er for gassfremfÞrere. Disse er fylt med kvelstoff med et arbeidstrykk pÄ 15 atmosfÊrer. Rekyllengden justeres automatisk slik at den blir kortere ved hÞyere elevasjon. StÞrste rekyl i horisontal stilling er 900 mm, og minste rekyl ved maksimal elevasjon er ca 500 mm.

Felthaubitsen har sprikbar lavett med to lavettben med rektangulÊrt tverrsnitt. Hvert ben er delt i to deler der den bakerste delen kan vippes opp og frem ved forflytning. PÄ bakerste del av benene er det en svingbar spade med 4 innstillinger. Innstillingene gjÞr det mulig Ä tilpasse spadene til bakkeforholdene. Bakerste del av lavettbenene kan ogsÄ tas av, og spadene kan festes pÄ den fremste delen. Den fremste delen av lavettbenene har hulrom for feste av lÞse drag.

Skjoldet bestĂ„r av to halvdeler som holdes sammen av krokbeslag og en slĂ„. Skjoldet er laget av 4 mm tykt panserstĂ„l. Hjulene er opphengt pĂ„ halvaksler som er fjĂŠrbelastet slik at lavetten ikke blir pĂ„virket av at hjulene eventuelt stĂ„r skjevt pĂ„ bakken. Hjulene har et ca 2 cm tykt gummilag. Senere ble det innfĂžrt lettmetallsfelger med luftgummi med dimensjoner 6 x 16”.

Kanonen ble ladet med enhetspatron med brisantgranat og granatkardeske. Hylsene er av messing. Ladningssystemet bestÄr av 4 normal ladninger og en overladning. Normalladningene var merket fra 1-4 med 1 som hÞyeste ladning. Overladningen var merket 0. Overladningen veide 340 gram og gav en utgangshastighet pÄ 395 m/s med en granat pÄ 6,5 kg. Dette ga en maksimal skyteavstand pÄ 8700 m.

Etter planen skulle Kongsberg VĂ„penfabrikk produsere 8 stk av disse som skulle vĂŠre klare i 1939. I 1940 var disse fortsatt ikke prĂžveskutt. De tyske okkupantene fullfĂžrte produksjonen. 18 september 1945 samtykket Forsvarsdepartementet i at det skulle produseres 36 stk av denne. Produksjonen ble fullfĂžrt, men disse ble aldri tatt i bruk i Norge.


Merking

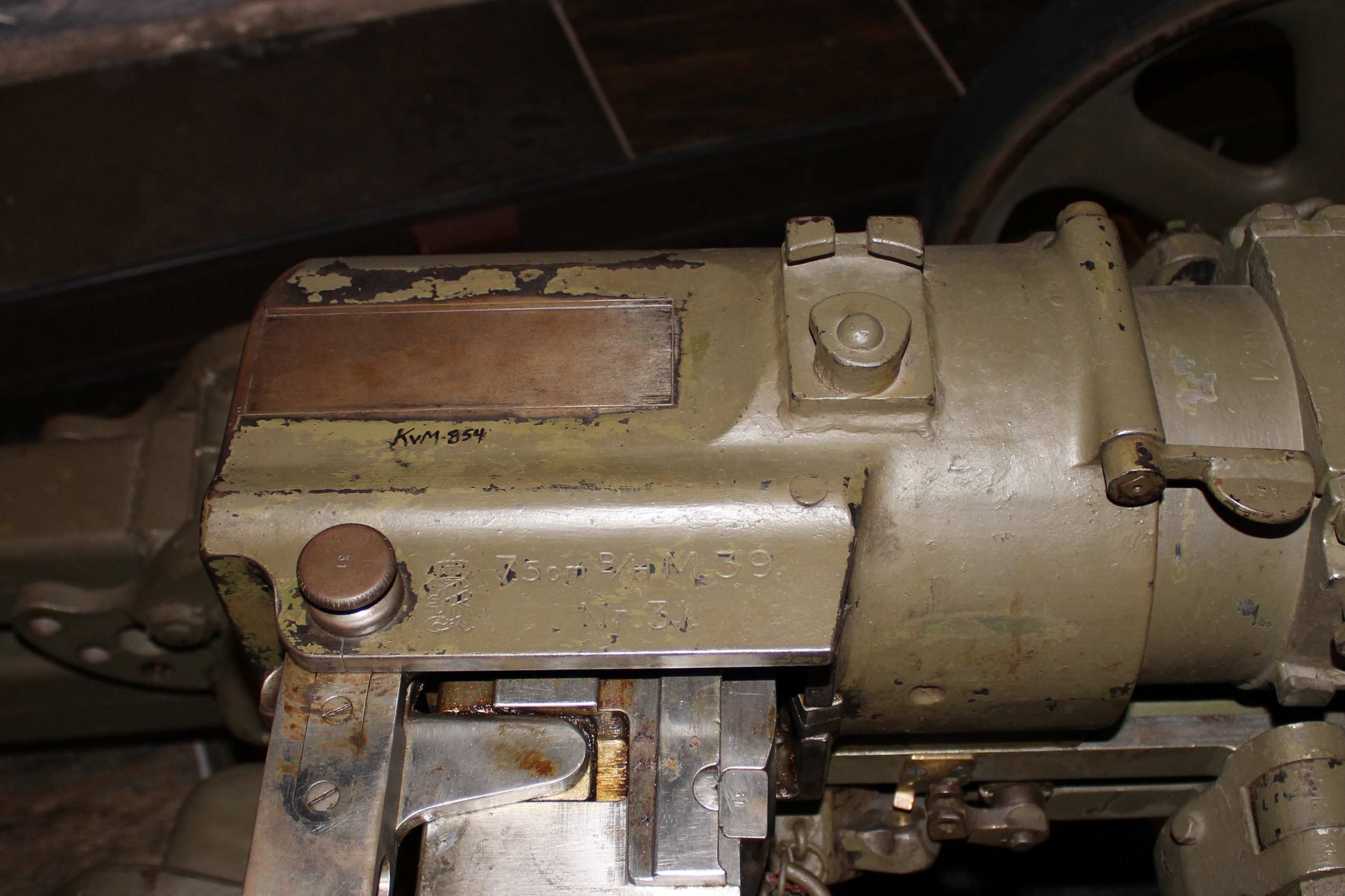

Mekanismen er merket med Kronet K, "7,5 cm B/H M.39.", samt serienummer f.eks: "Nr.31.".


Kilder
  • Norsk Artilleritidskrift - Skyts i Felt- og Bergartilleriet 1814-1940, Maj Eirik Davidsen, ISSN 0029-1854

Flere bilder

Bilde mangler

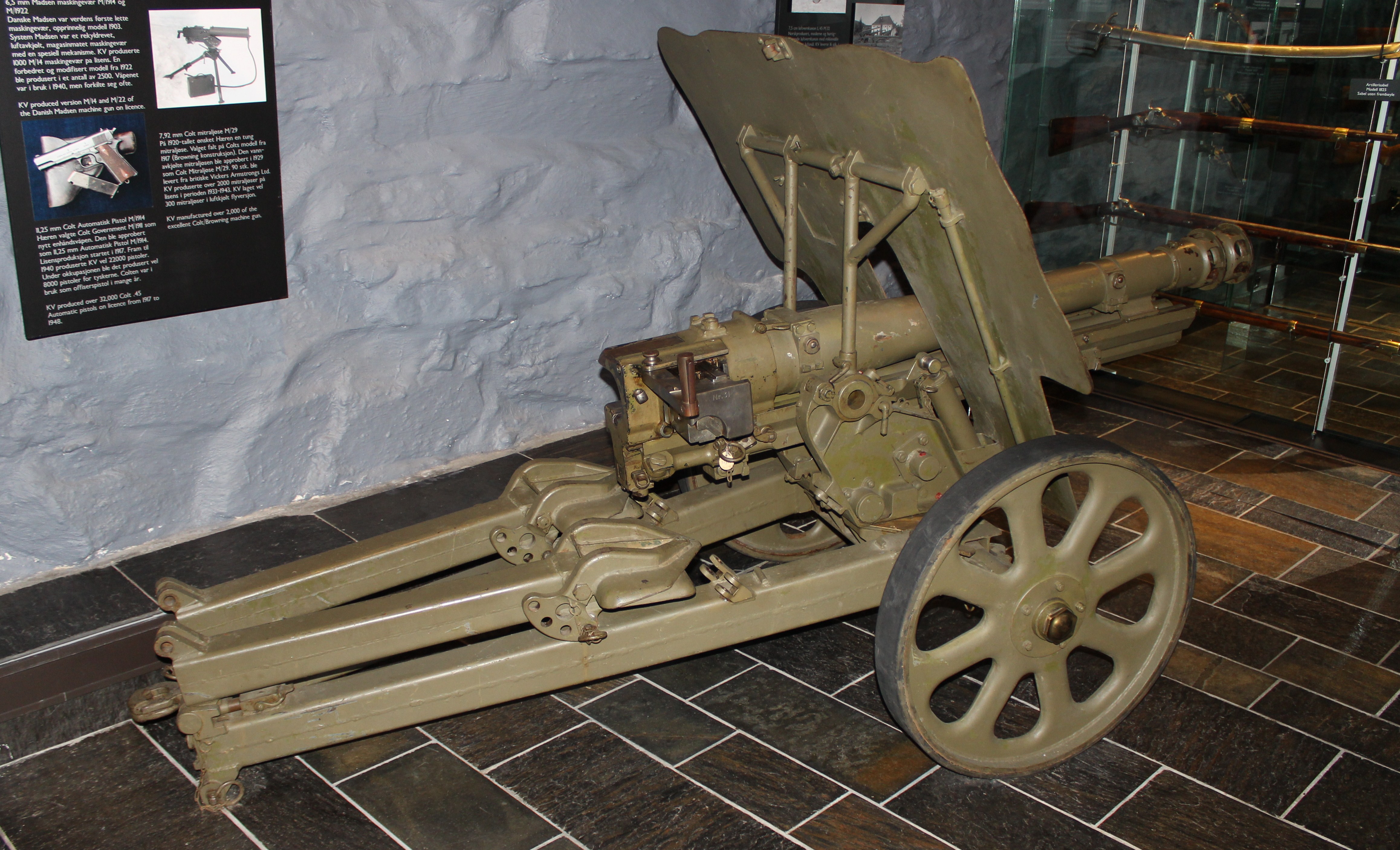

Foto: www.kvf.no - R.W. - Serienummer: 31.

Bilde mangler

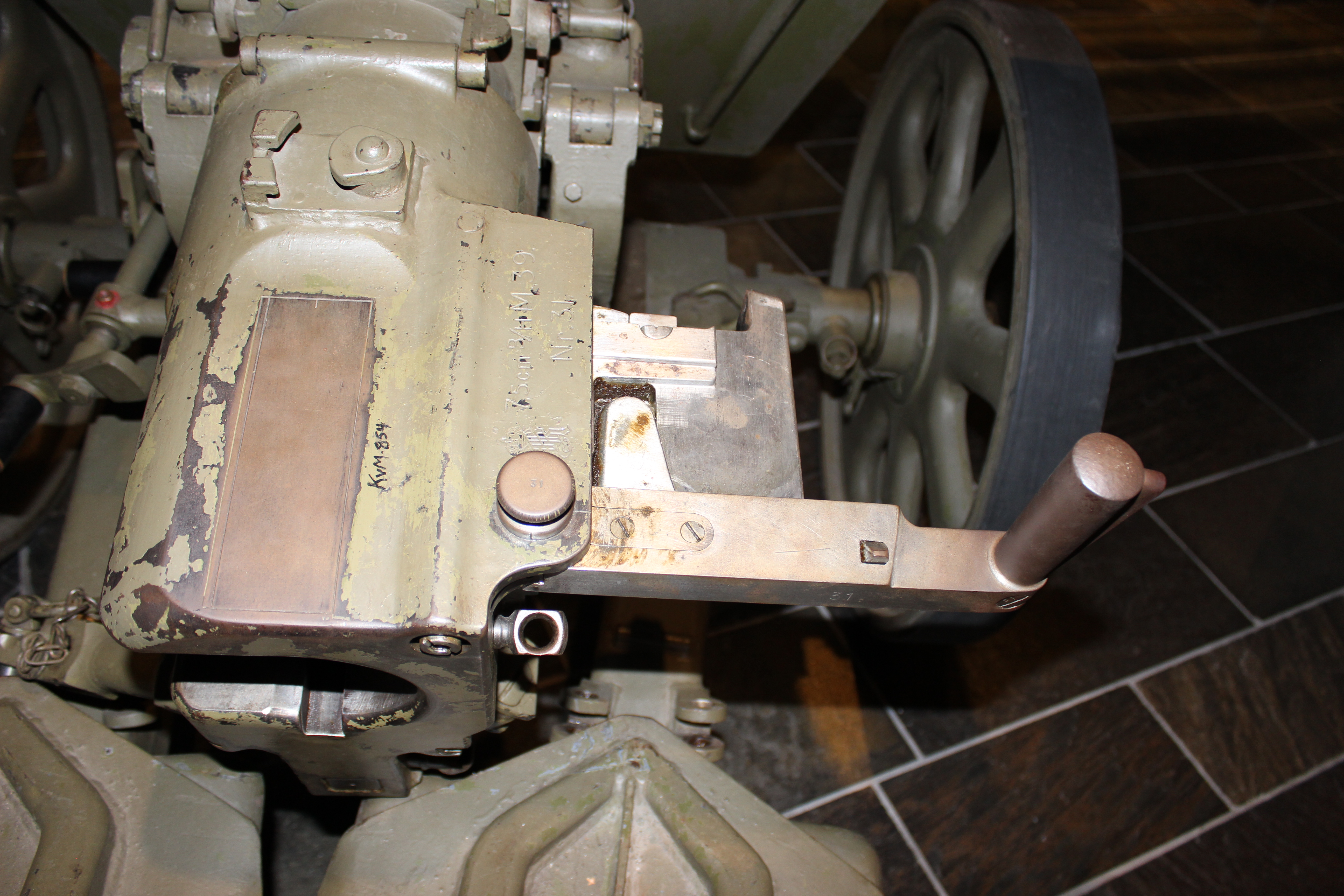

Foto: www.kvf.no - R.W. - Serienummer: 31.

Bilde mangler
Foto: www.kvf.no - R.W. - Serienummer: 31.

Bilde mangler
Foto: www.kvf.no - R.W. - Serienummer: 31.

Bilde mangler
Foto: www.kvf.no - R.W. - Serienummer: 31.

Bilde mangler

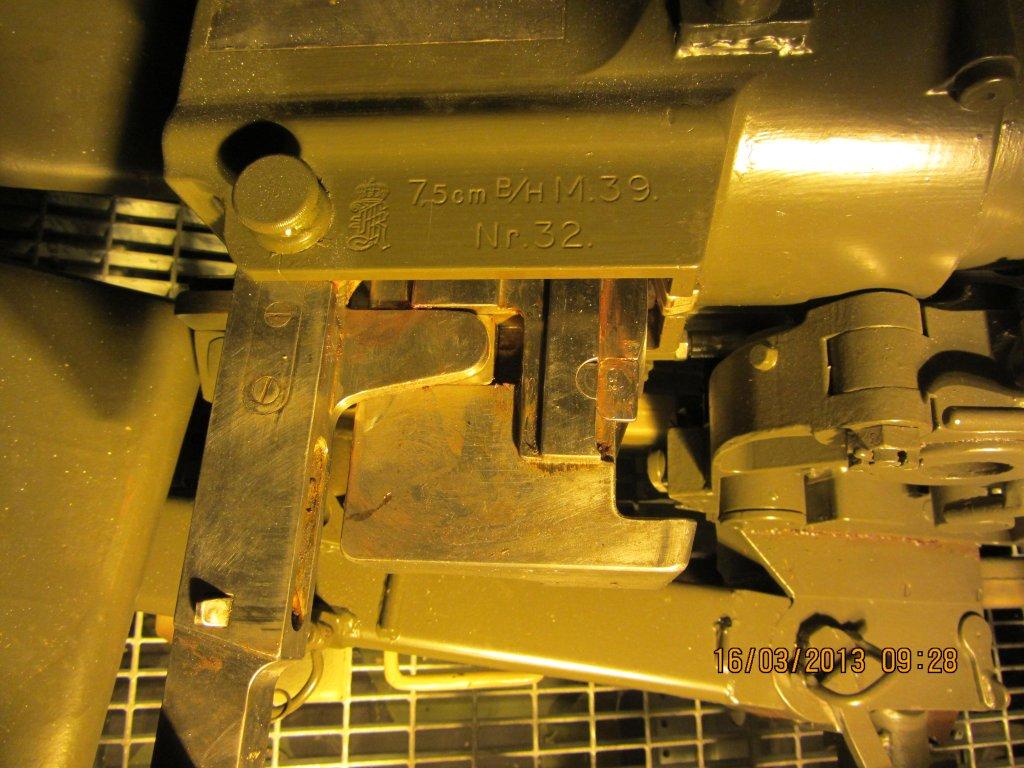

Foto: - - Sverre J. S. RÞdven - Serienummer: 32. - Mekanismen er merket med Kronet K, "7,5 cm B/H M.39.", samt serienummer "Nr.32.". B/H stÄr for Berghaubits.

Bilde mangler

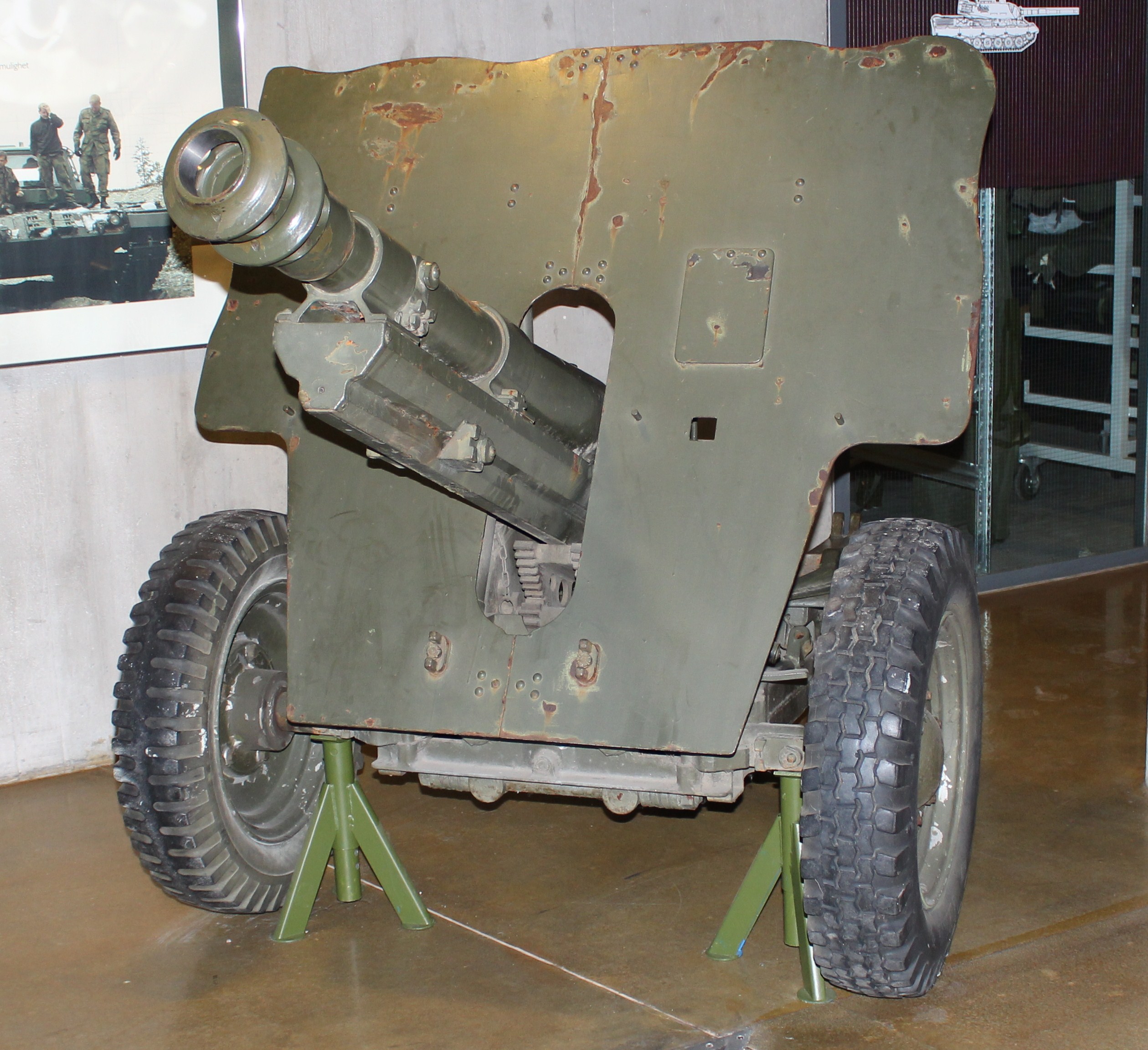

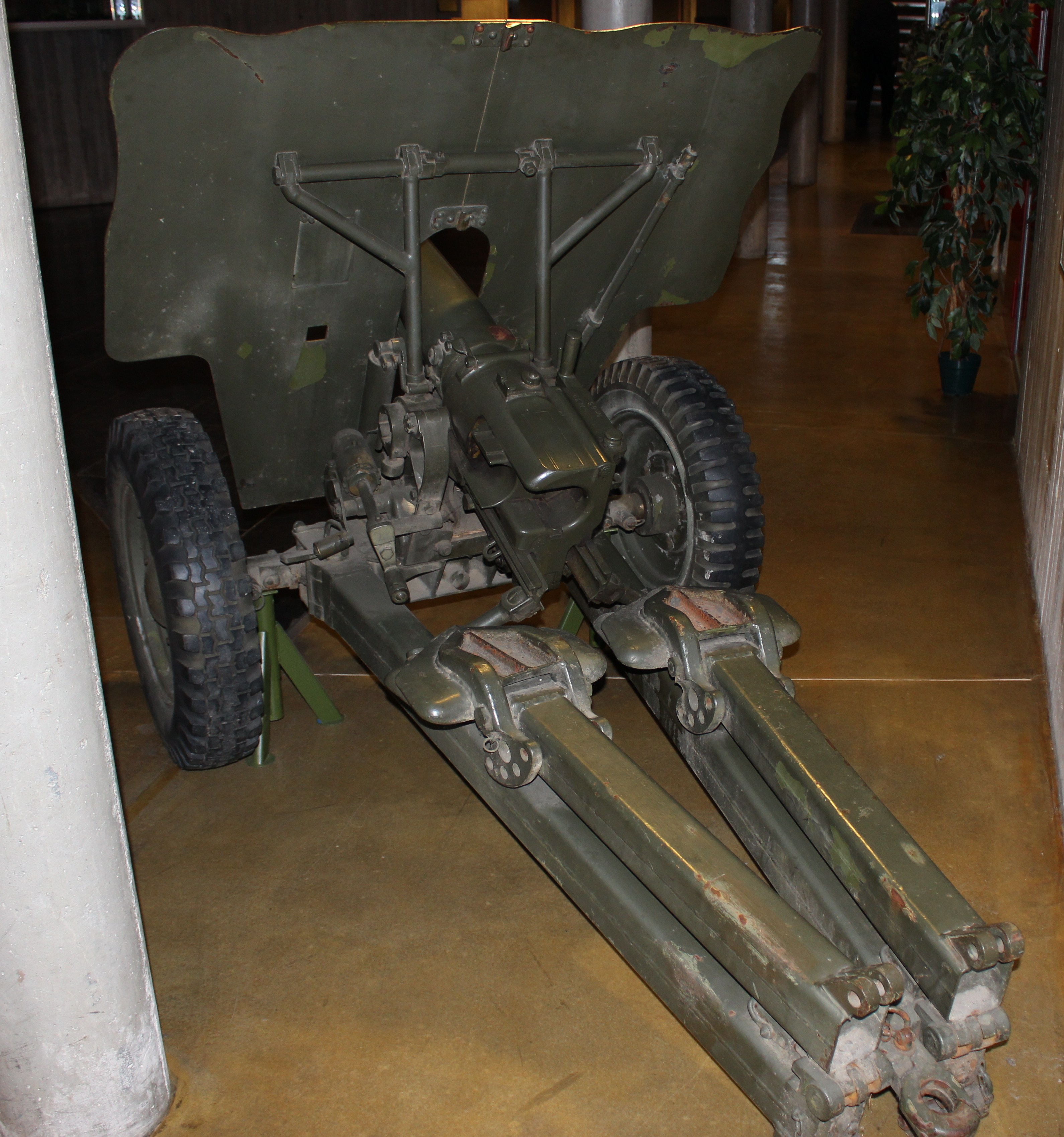

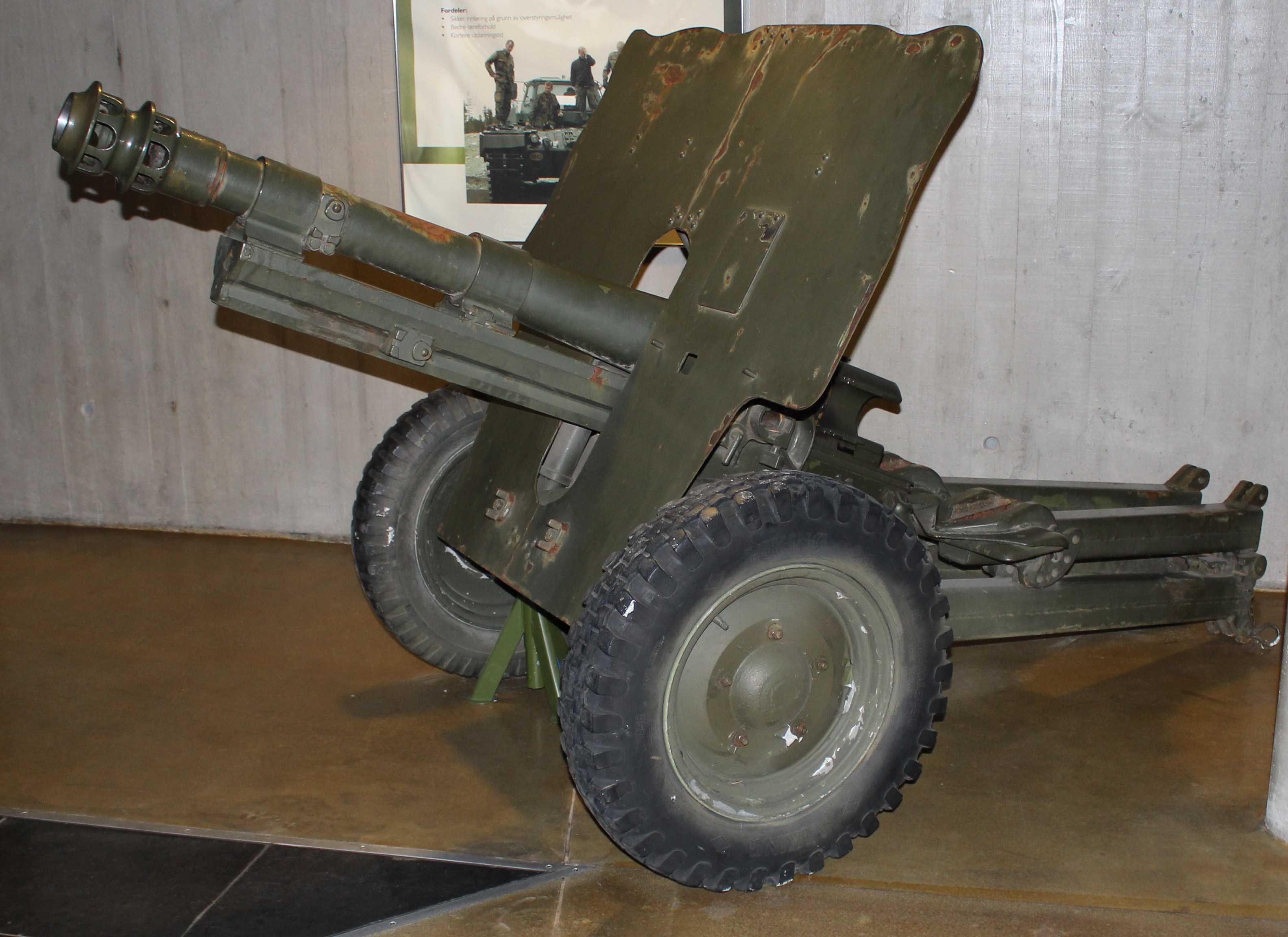

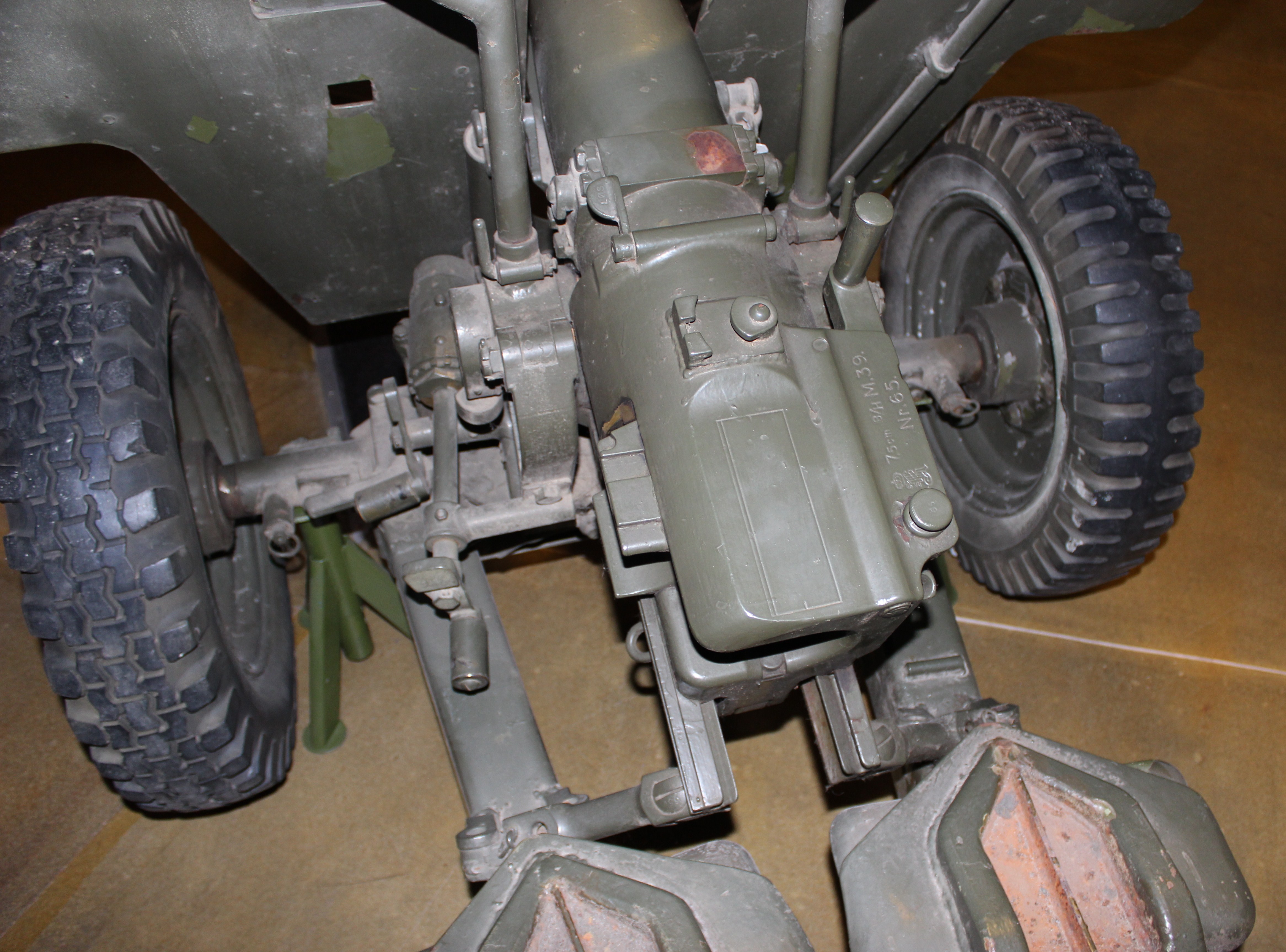

Foto: www.kvf.no - R.W. - Serienummer: 65.

Bilde mangler
Foto: www.kvf.no - R.W. - Serienummer: 65.

Bilde mangler
Foto: www.kvf.no - R.W. - Serienummer: 65.

Bilde mangler
Foto: www.kvf.no - R.W. - Serienummer: 65.
