Bajonett - M/1916

./guns/blankvaapen/bilder/Blank-Kongsberg-Knivbajonett-M1916-1.JPG

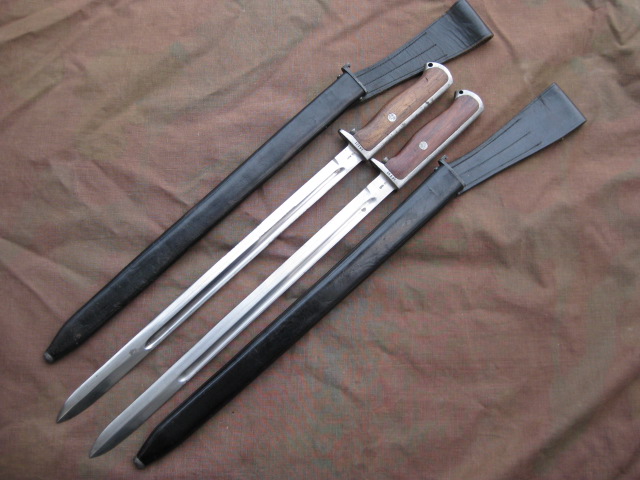

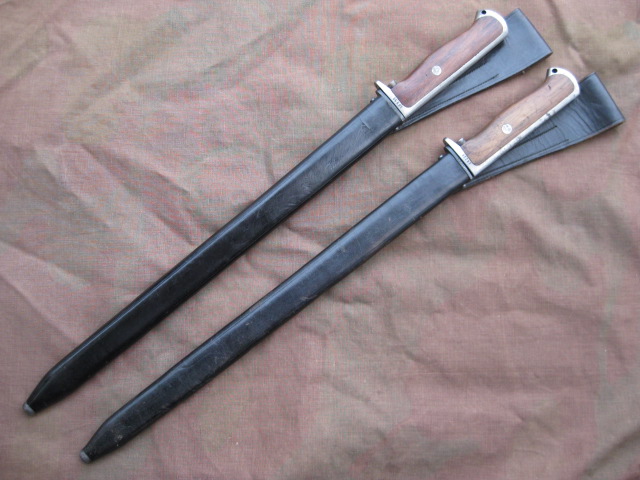

Foto: - - Arvid Karlsen - Serienummer: 14221 og 16356.



Modell og produksjon

Type................................ Bajonett
Produsent........................ Kongsberg Våpenfabrikk
Kunde.............................. Hær
Modell.............................. M/1916
Produksjonsperiode.......... -
Antall produsert................ 43 481
Serienummer.................... 1-320, 12159-12178, 13179-16678, 21479-21678, 21679-30118, 121000-152000


Tekniske Data

Totallengde....................... 485 mm
Klingelengde..................... 365 mm
Klingebredde..................... 19 mm


Beskrivelse

Lang knivbajonett M/1916 er lik M/1912 og M/1913 med unntak av hulslipningen.

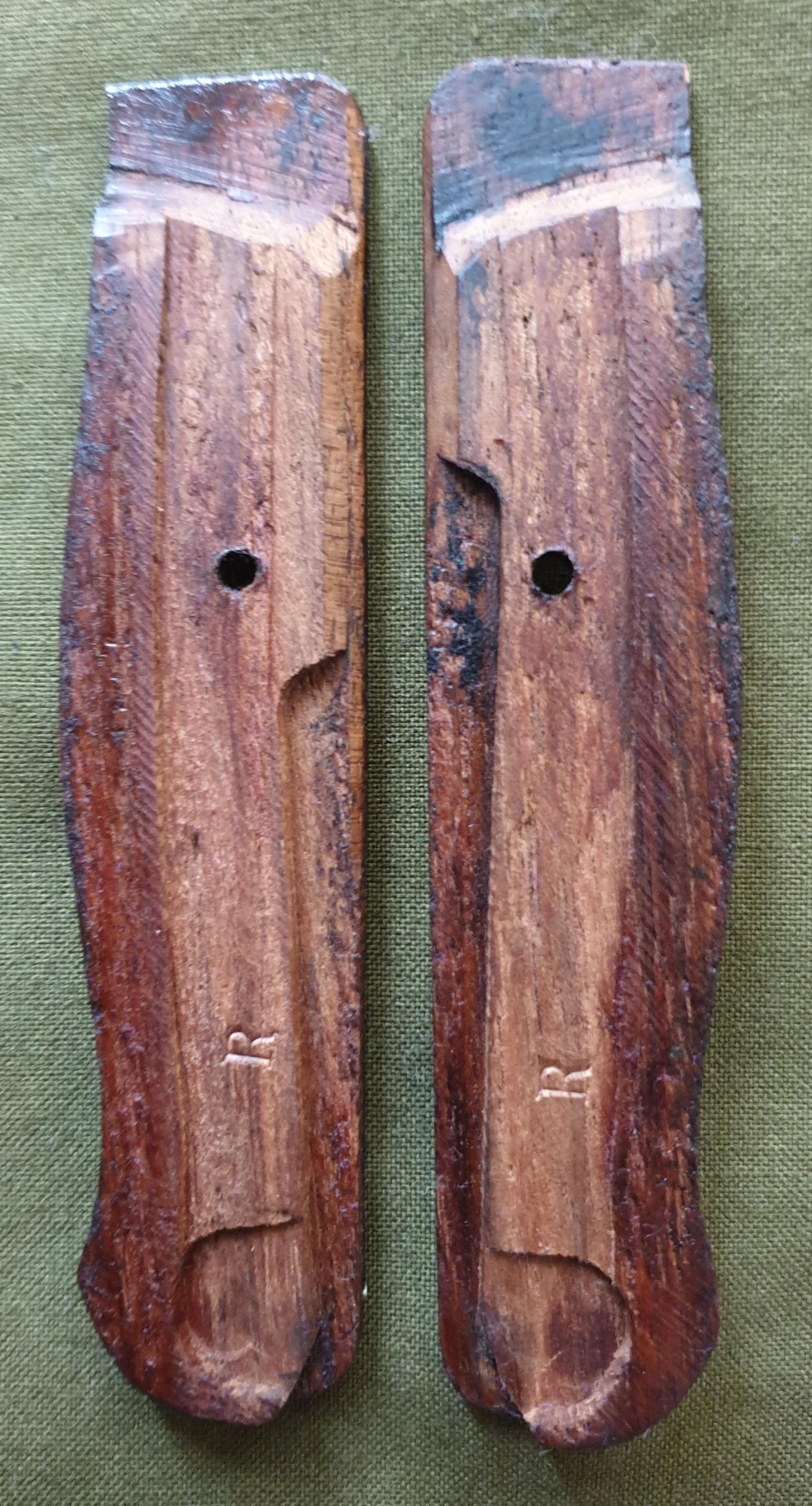

Grepet har samme form som M/1894 knivbajonetten, men er tykkere og kraftigere konstruert. Klinge og grep er laget av et stålstykke. Skjefteplatene er av tre og er festet til tangen med en gjennomgående skrue med mutter. Øverst på grepet er det et lite hull for feste av portepe. Nederst på grepet sitter en trykknapp som både fungerer for å låse ut bajonetten fra balgen og for å låse ut bajonetten fra geværet.

Klingen er rett og enegget med en hulslipning på hver side som er 24 cm lang og som ender langt fra spissen. Klingelengden er 365 mm i motsetning 215 mm for den korte M/1894. Bajonettene ble levert stålblanke.

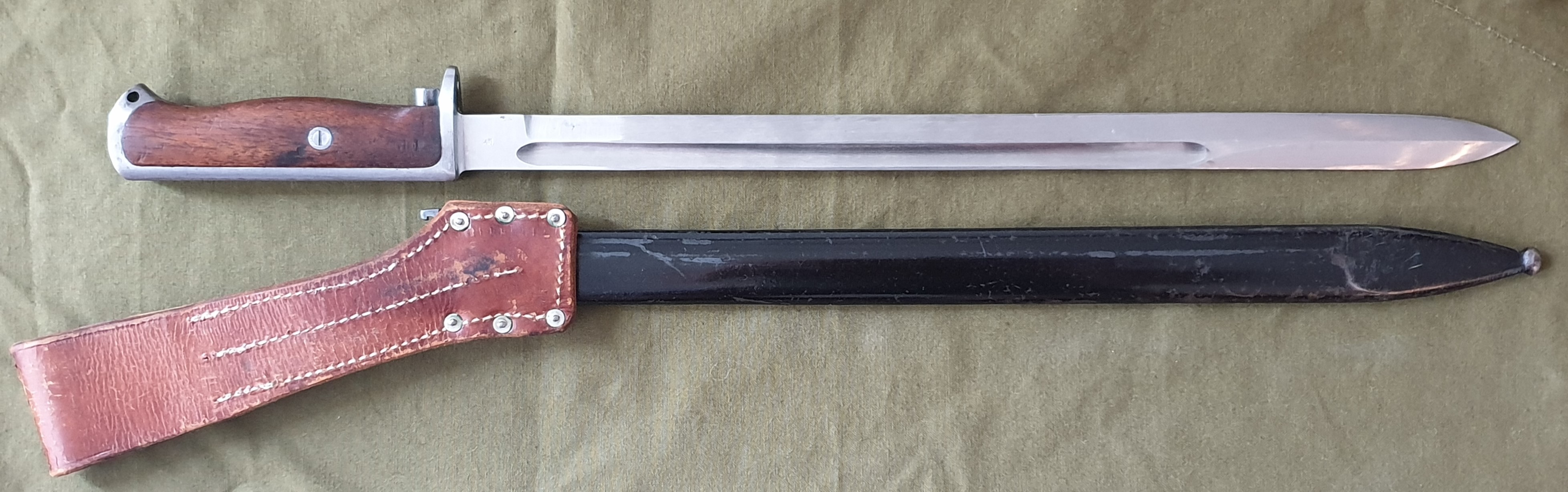

Balgen er av lær med påsydd bajonettaske av lær. Balgen har innvendig munnblikk og doppsko av stål. Bajonetten ble senere levert med stålbalg.


Merking

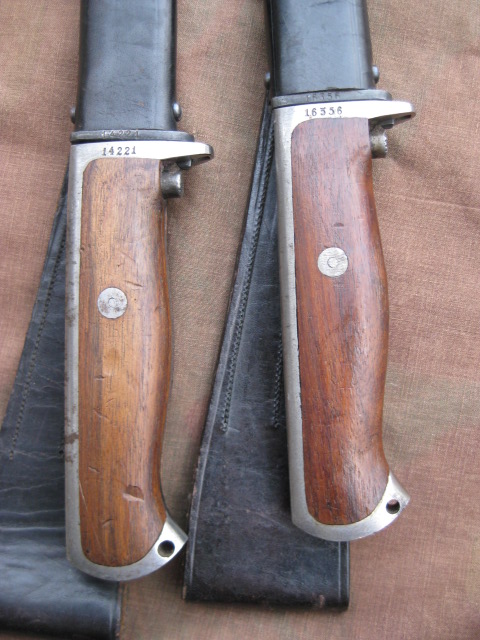

Bajonettene er merket med serienummer på parerstangen og balgens munnblikk. Klingebrystet er merket med kronet K, kronet H7 samt kontrollstempel. Doppskoen på stålbalgene er noen ganger merket med kontrolloffiserens merke.

De fleste bajonettene er kontrollert av Kapteil Haakon Finne. Det finnes også bajonetter ved kontrollmerke til Severin Siemensen, Halvdan Alstad, Johan J. Schwarz og Einar Tobiesen.


Kilder
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 114
  • Norske Militærgeværer etter 1867, Karl Egil Hanevik, ISBN 82-993143-1-3, side: 341-343

Brukt til våpen

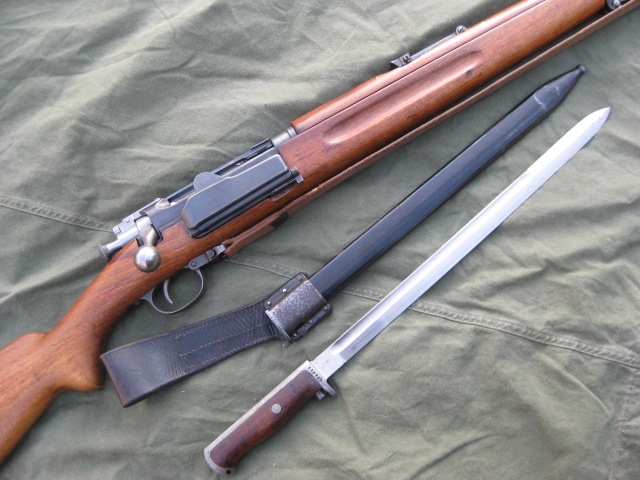

M/1912 Krag


Flere bilder

Bilde mangler
Foto: - - Arvid Karlsen - Serienummer: 14221 og 16356.

Bilde mangler
Foto: - - Arvid Karlsen - Serienummer: 14221 og 16356.

Bilde mangler

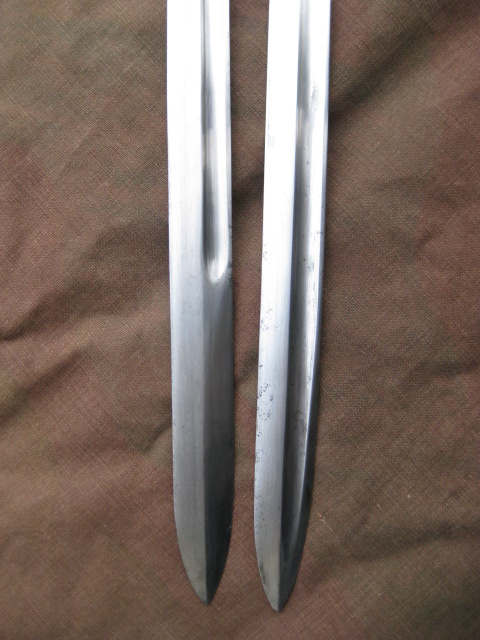

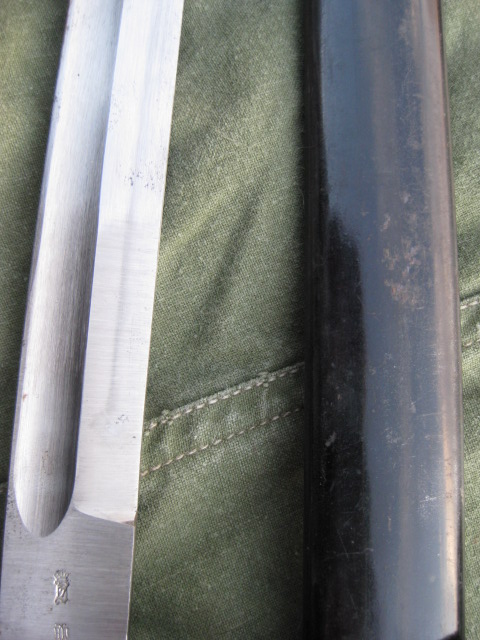

Foto: - - Arvid Karlsen - Forskjell på klingen mellom M/1916 og M/1913.

Bilde mangler

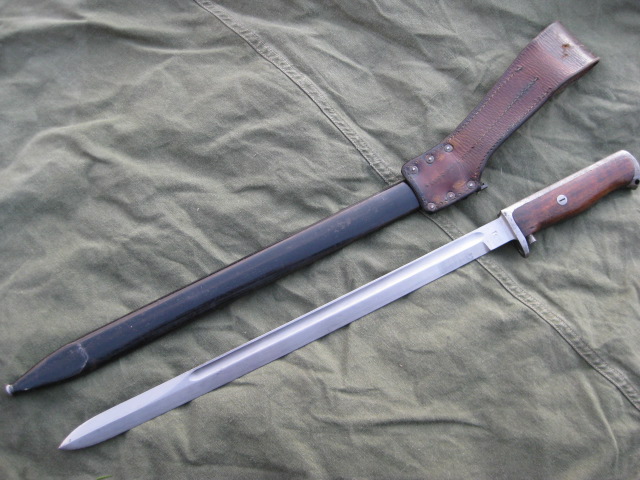

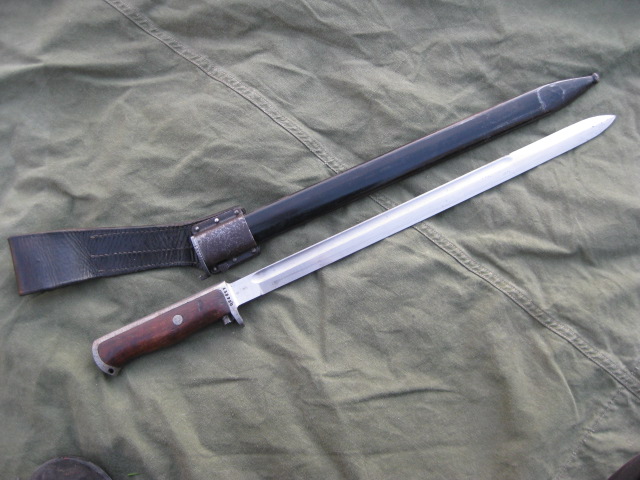

Foto: - - Arvid Karlsen - Serienummer: 139750.

Bilde mangler
Foto: - - Arvid Karlsen - Serienummer: 139750.

Bilde mangler

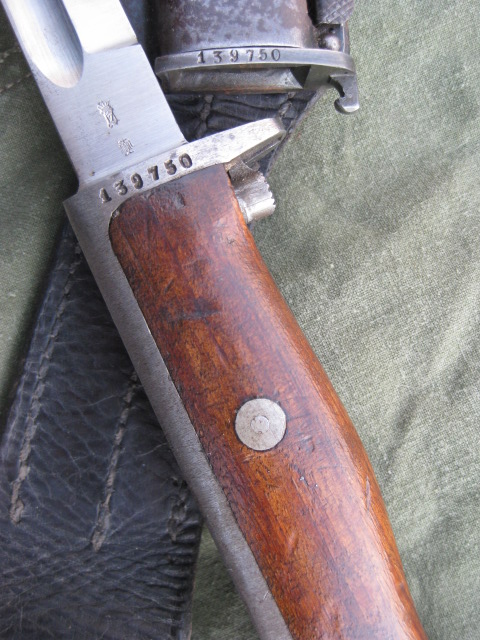

Foto: - - Arvid Karlsen - Serienummer: 139750. - Bajonett og balg ble merket med samme serienummer.

Bilde mangler
Foto: - - Arvid Karlsen - Serienummer: 139750.

Bilde mangler
Foto: - - Arvid Karlsen - Serienummer: 139750.
