Knivbajonett - Forsøk til Krag (1912)

./guns/bajonett/bilder/Blank-Kongsberg-Knivbajonett-M1912-1.JPG

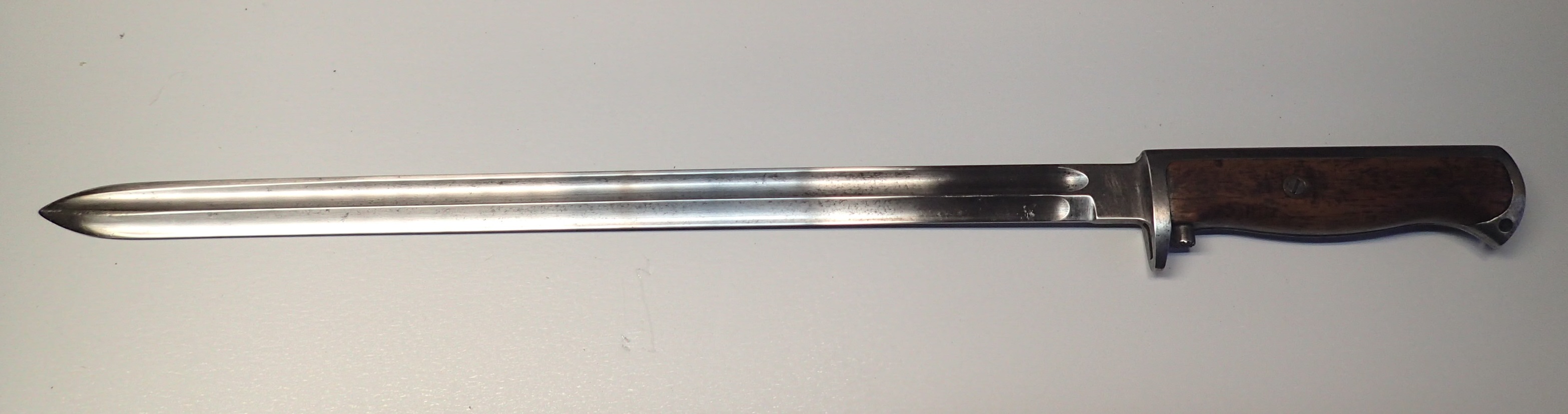

Foto: - - Jon Steinsnes - M/1912 prøvebajonett for Krag-Jørgensen.



Modell og produksjon

Type................................ Knivbajonett
Produsent........................ Kongsberg Våpenfabrikk
Kunde.............................. Hær
Modell.............................. Forsøk til Krag (1912)
Produksjonsperiode.......... 1908-1912
Antall produsert................ ca 12-15 + 35
Serienummer.................... -
Basert på modell............... M/1894
Etterfølgende modell.......... M/1913


Tekniske Data

Totallengde....................... 485 mm
Klingelengde..................... 365 mm
Klingebredde..................... 19 mm
Balglengde........................ 385 mm


Beskrivelse

I forbindelse med forsøkene med M/1912 Krag-Jørgensen karabin ble ønsket man å beholde støtlengden som M/1894 geværet hadde når bajonett var påsatt. Dette medførte at man måtte konstruere en bajonett som var lengre enn M/1894. Gevær- og Ammunitionskommissionen av 1908 konturerte en slik bajonett i 1908/09. Utgangspunktet var M/1894 bajonetten. En 12 cm lengre klinge ble satt på. Disse første prøvebajonettene var mest sannsynlig ordinære M/1894 bajonetter hvor man under produksjonen smidde en lengre klinge. For å spare vekt ble både ryggraden og eggsiden hulslipt. Dette gjorde at M/1912 bajonetten bare ble 75 gram tyngre, selv med lengre klinge. Trolig ble det laget 12-15 stykker av disse.

I forbindelse med prøvene ved tropp i 1911 ble det laget rundt 35 stykker. På dette tidspunktet hadde man fått tilbakemeldinger om at bajonettene var noe spinkle. De bajonettene som nå ble produsert fikk derfor kraftigere dimensjoner. De bajonettene som er kjent av denne senere typen har derfor litt grovere klingebryst og øvre del av klingen enn M/1894.

Prøvebajonetten ble approbert 15. mai 1912 sammen med M/1912 karabinen. Approbasjonen gjaldt også en balg av stål. Bajonetten kom likevel aldri i serieproduksjon.

Grepet er identisk med M/1894 knivbajonetten. Klinge og grep er laget av et stålstykke. Skjefteplatene er av tre og er festet til tangen med en gjennomgående skrue med mutter. Øverst på grepet er det et lite hull for feste av portepe. Nederst på grepet sitter en trykknapp som både fungerer for å låse ut bajonetten fra balgen og for å låse ut bajonetten fra geværet.

Klingen er rett og enegget med to hulslipninger på hver side som går helt fram til spissen. Klingelengden er 365 mm i motsetning 215 mm for den korte M/1894. Bajonettene ble levert stålblanke.

De fleste bajonettene ble opprinnelig levert med en balg av stål. Senere ble bajonetten utstyrt med balg av lær med påsydd bajonettaske av lær. Disse har innvendig munnblikk og doppsko av stål.


Merking

Prøvebajonettene har stort sett kronet K på klingebrystet, og mangler kontrollmerke. Det finnes også bajonetter uten kronet K og kontrollmerke. Kjente serienummer er mellom 7 og 29.


Kilder
  • Norske Militærgeværer etter 1867, Karl Egil Hanevik, ISBN 82-993143-1-3, side: 339
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 112

Brukt til våpen

M/1912 Krag - Prøvemodell


Flere bilder

Bilde mangler
Foto: - - Jon Steinsnes - M/1912 prøvebajonett for Krag-Jørgensen.

Bilde mangler

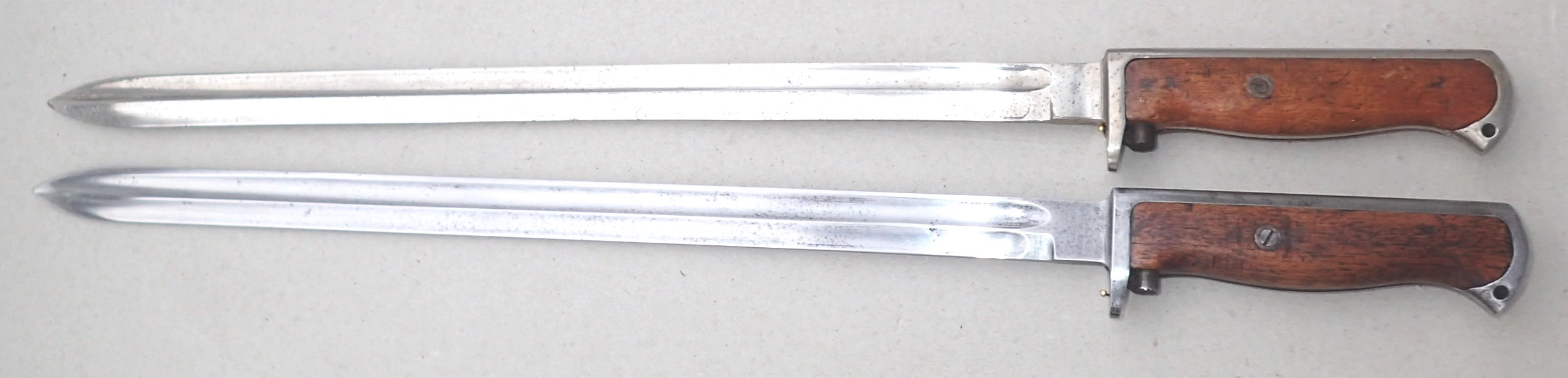

Foto: - - Jon Steinsnes - M/1912 prøvebajonett for Krag-Jørgensen. Øverst vises en slanket utgave av bajonetten. Denne har samme lengde, men øvrige mål er mindre. Den øverste veier 284 gram mens den nederste veier 326 gram.

Bilde mangler

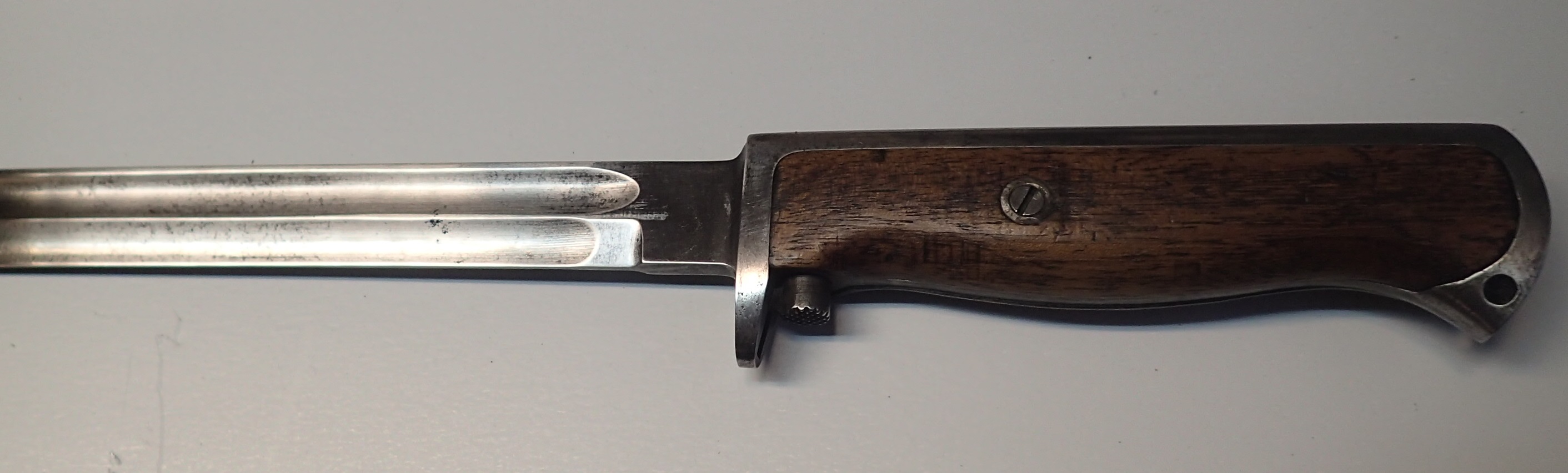

Foto: - - Jon Steinsnes

Bilde mangler
Foto: - - Jon Steinsnes - Parerstangen på den slanke utgaven (øverst) er tynnere enn på den andre (nederst).

Bilde mangler
Foto: - - Jon Steinsnes - Klingen på den slanke utgaven (øverst) er tynnere, men har samme lengde.

Bilde mangler

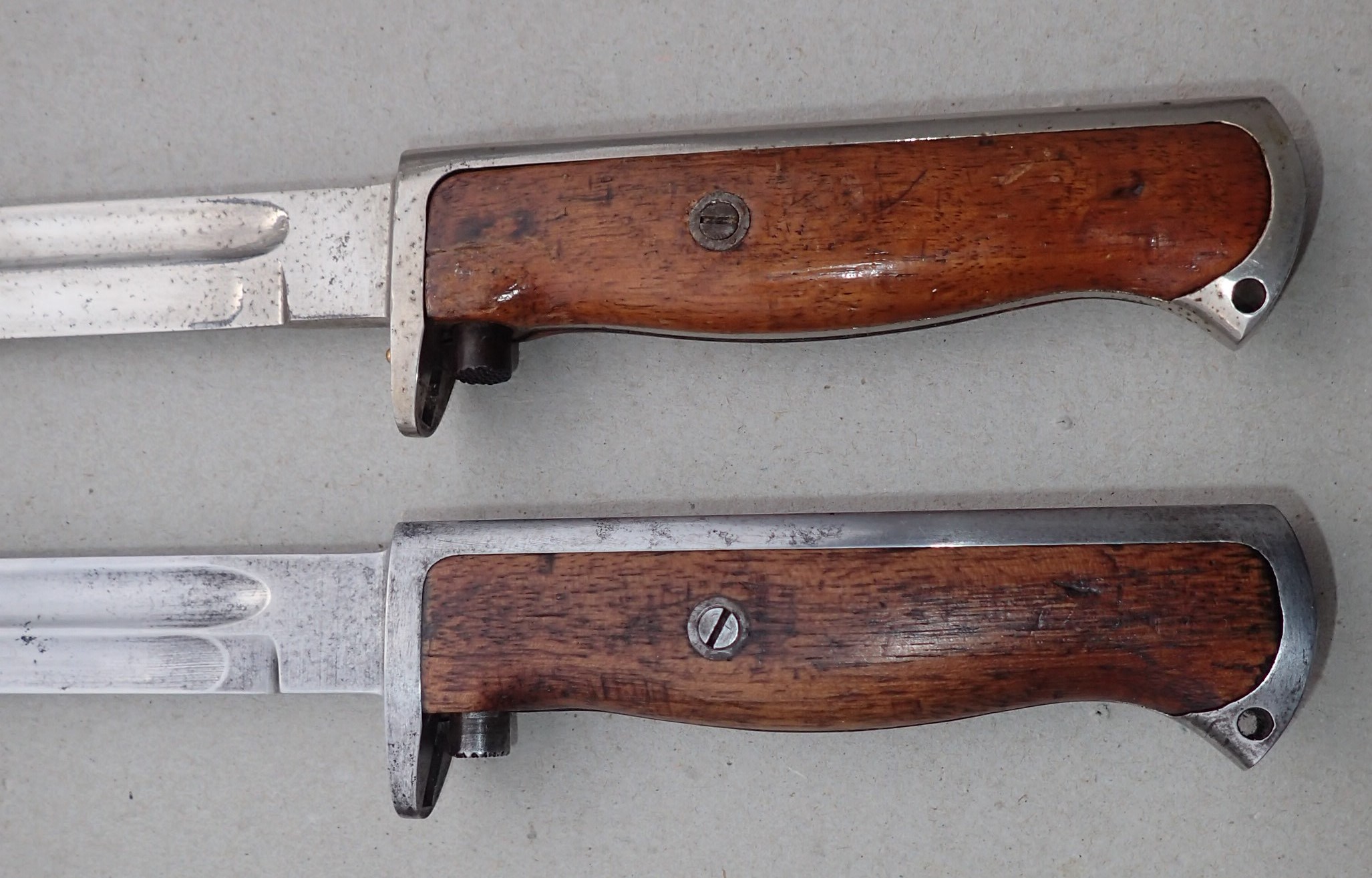

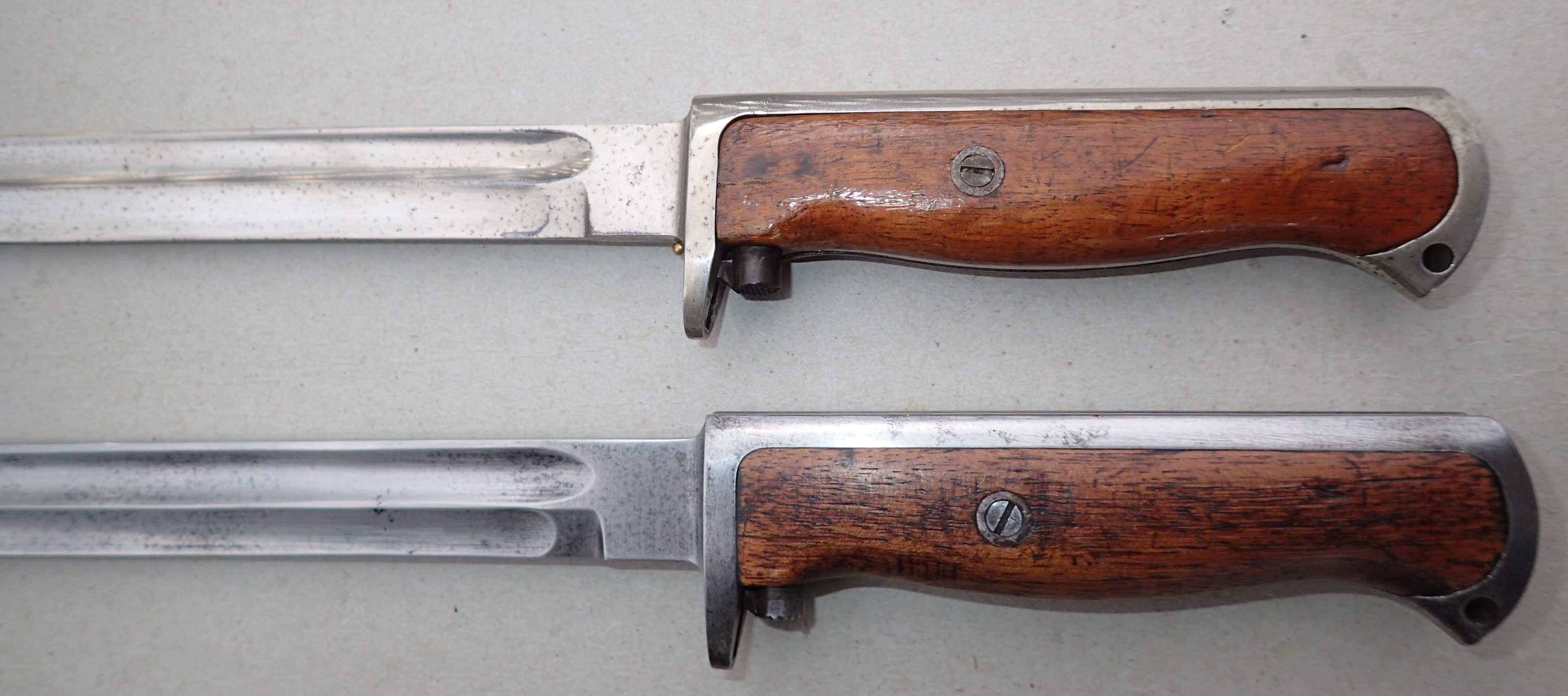

Foto: - - Jon Steinsnes - Grepet på den slanke utgaven (øverst) er mer avrundet og tynnere.
