Kårdebajonett - M/1884

./guns/blankvaapen/bilder/FMU.001686-1.jpg

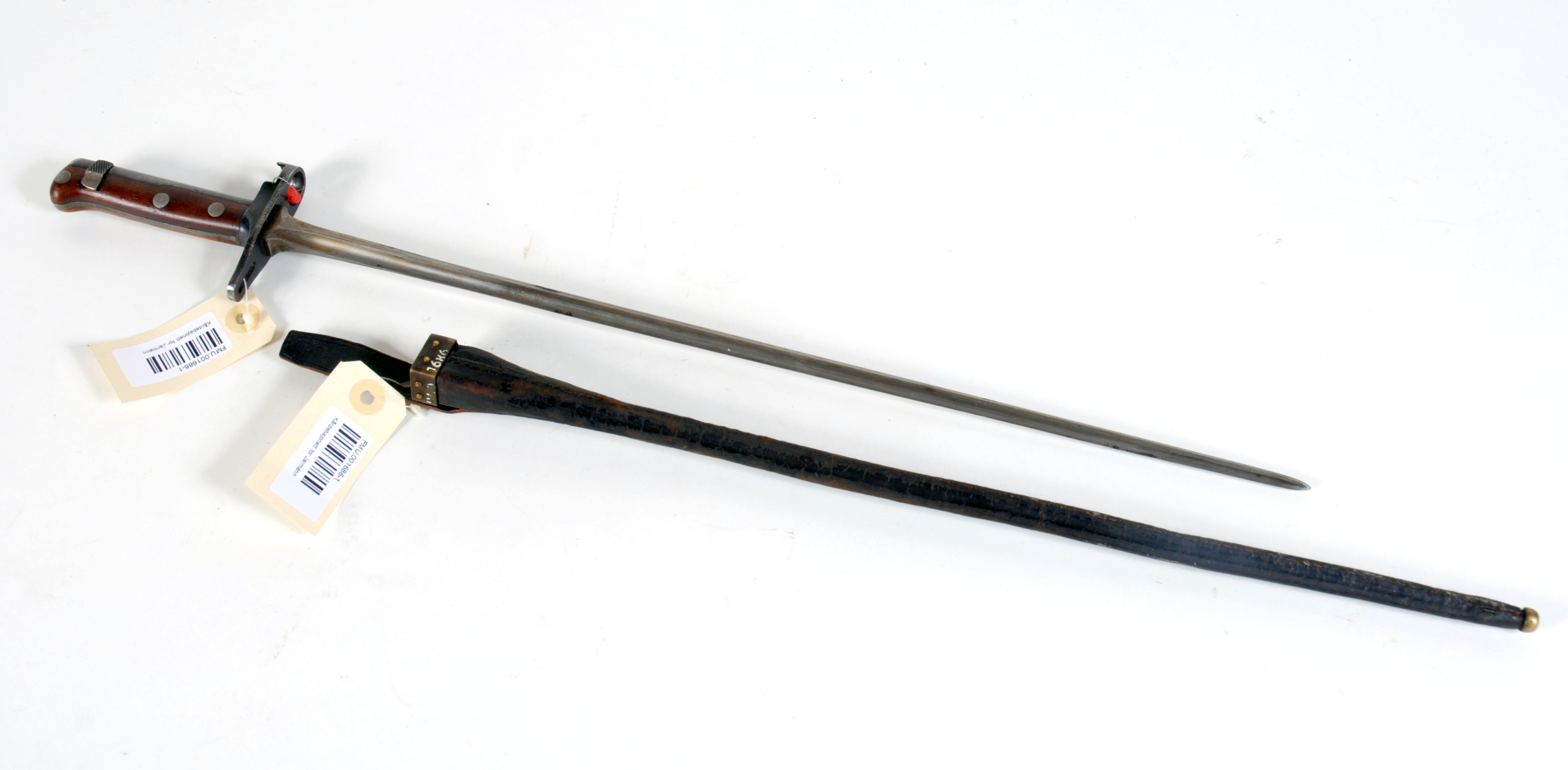

Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Serienummer: 24305. - Bajonetten har stjerneformet tverrsnitt. (FMU.001686)



Modell og produksjon

Type................................ Kårdebajonett
Produsent........................ Kongsberg Våpenfabrikk
Kunde.............................. Hær
Modell.............................. M/1884
Produksjonsperiode.......... 1886-1897
Antall produsert................ 28162
Serienummer.................... -


Tekniske Data

Totallengde....................... 610 mm
Grepslengde..................... 110 mm
Ringdiameter.................... 17 mm
Klingelengde..................... 500 mm
Klingebredde..................... 11 mm
Balglengde........................ 510 mm
Vekt................................. 450 gram


Beskrivelse

Kårdebajonett M/1884 ble laget for Hærens 10,15 mm M/1884 Jarmann geværer. Den ble antatt av departementet 23/12 1886. En arbeidsmodell ble approbert av Generalfelttøymesteren 4/2 1887. Dette er den eneste approberte kårdebajonetten i Norge, og var i bruk i ca 10 år.

Alle deler med unntak av skjefteplatene er i stål. Nakkestykke og parerstang er blånert. Skjefteplatene er i brunbeiset tre som er festet med tre skruer og muttere. Klingen er rett og smal med 4 hulslipninger. Dette gir et stjerneformet tverrsnitt.

Balgen er av lær, og har en påsydd lærstropp med knappehull for feste til bajonettasken. Balgen har innvendig doppsko og utvendig munnblikk av messing.

Bajonetten velger 450 gram, balgen veier 100 gram.


Merking

Bajonettene er merket med kronet K på klingebrystet. Serienummeret er stemplet på parerstangen sammen med kontrollmerket (f.eks Jacob Maximiliam Gran Paaskes merke). Balgen har kontrollmerke på doppskoen.


Kilder
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 108
  • Hærmuseets Årbok 1971-1972, Hærmuseet, -, side: 181-185
  • Utstillingskatalog Norsk Våpenhistorisk Selskap - 50 år, Stein Kamphaug, ISBN 82-90867-18-2, side: 77

Brukt til våpen

M/1884 Jarmann


Flere bilder

Bilde mangler

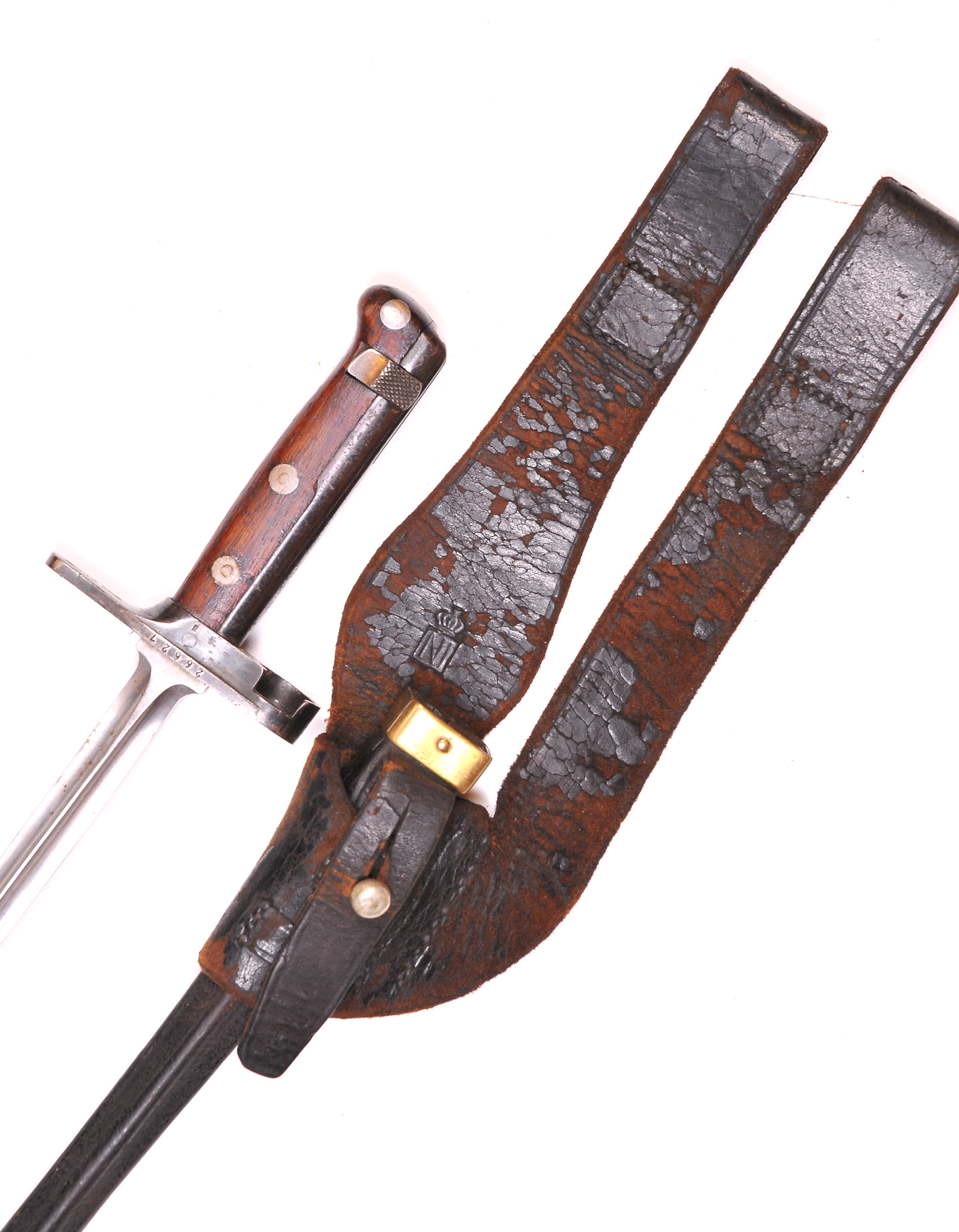

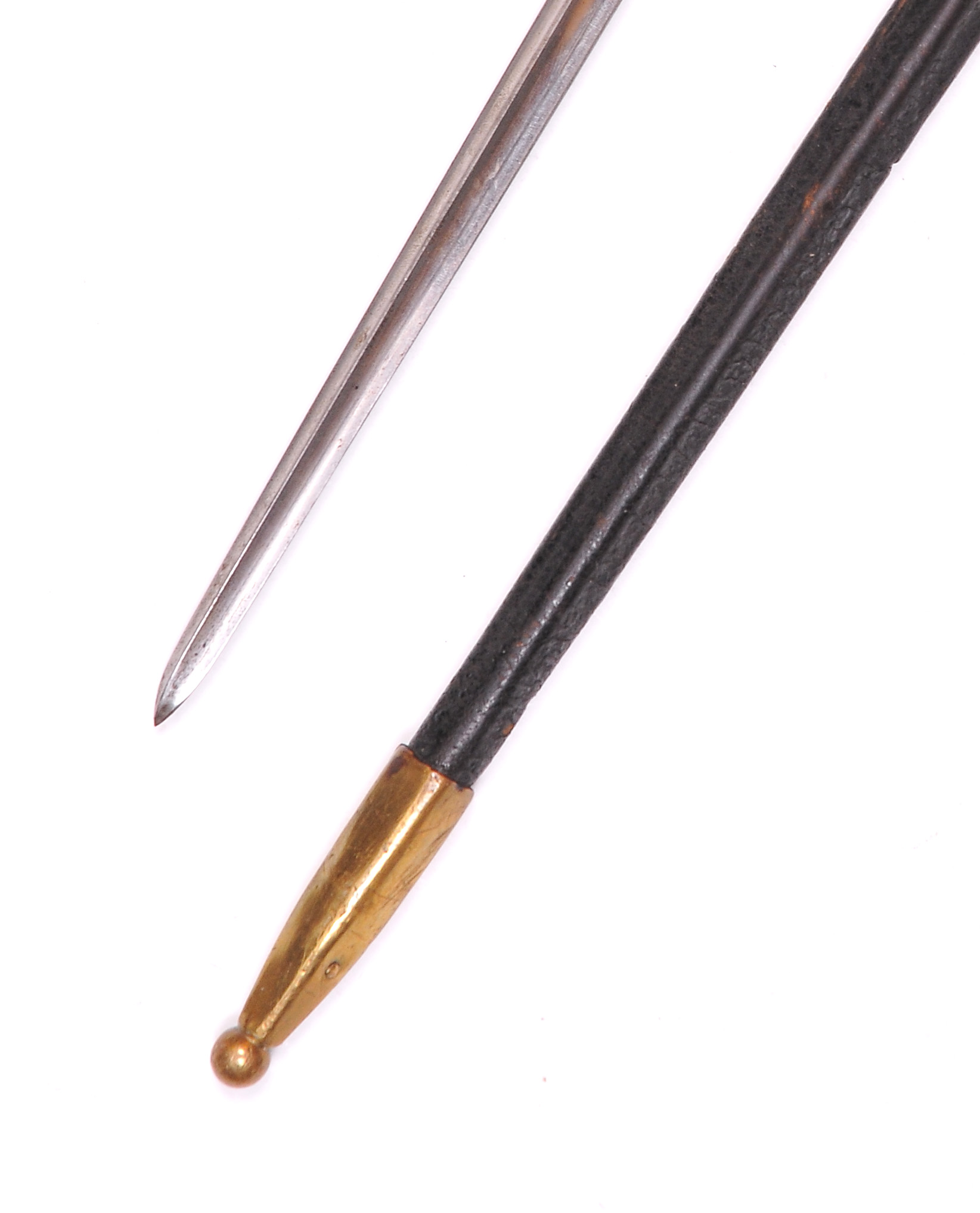

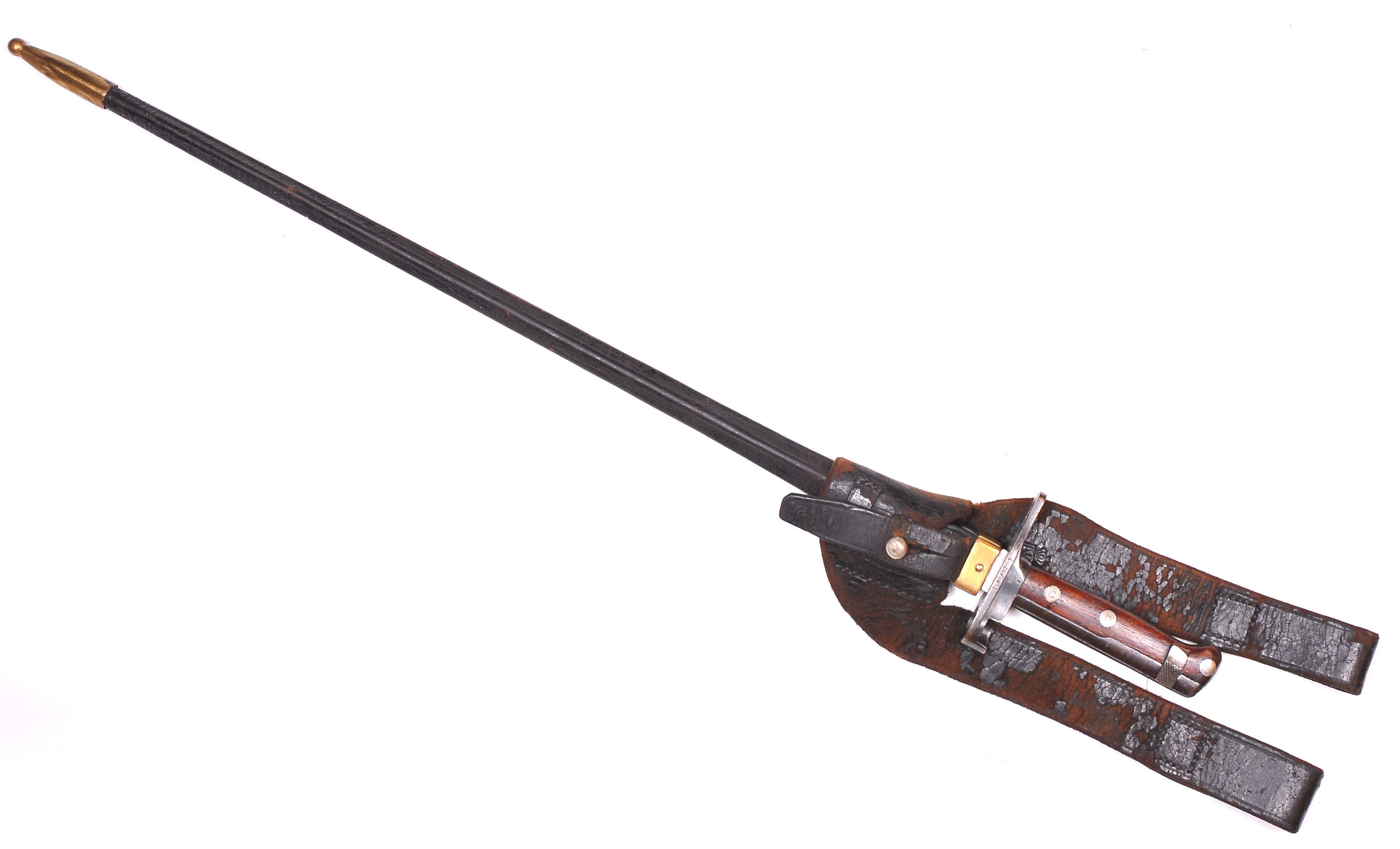

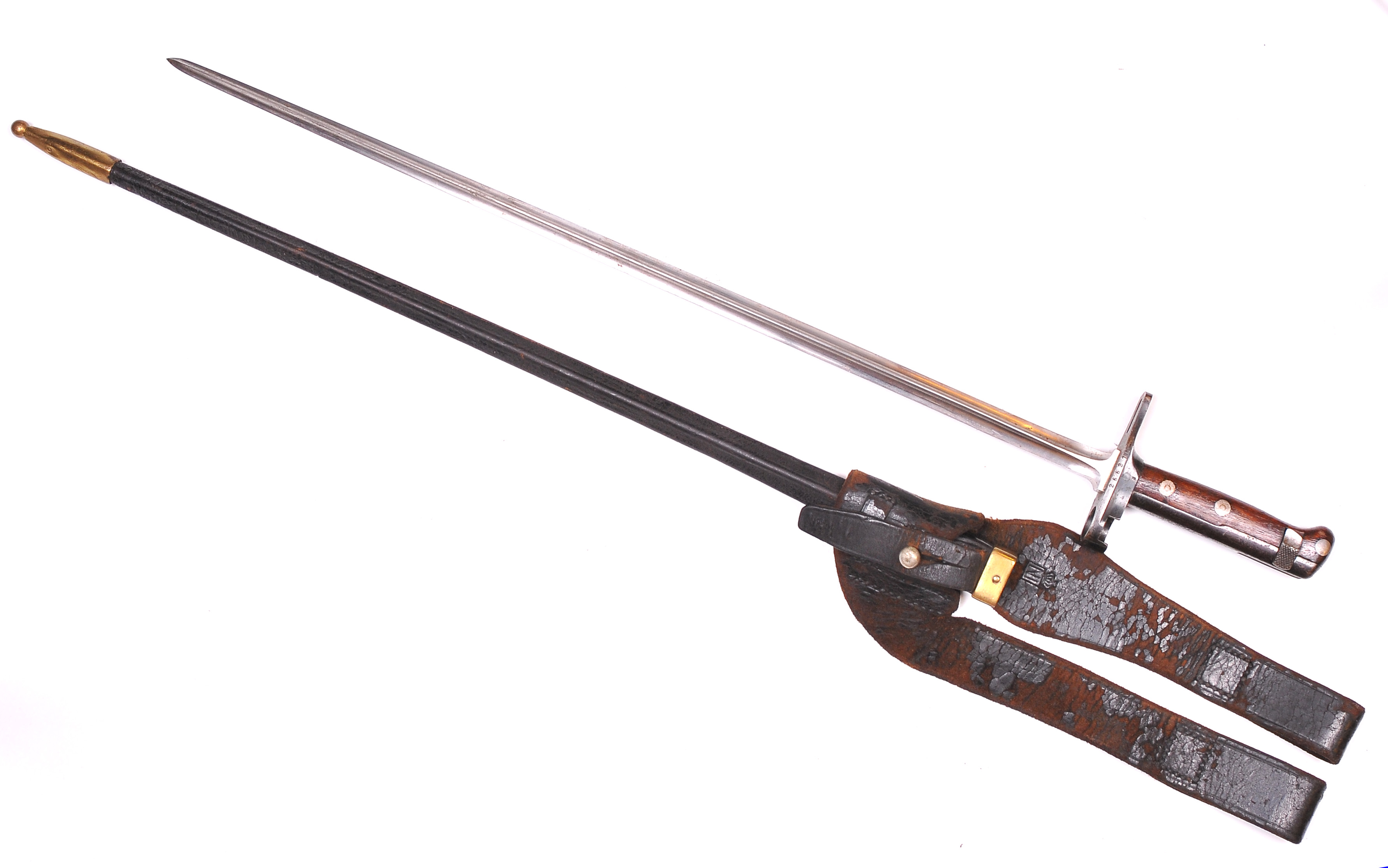

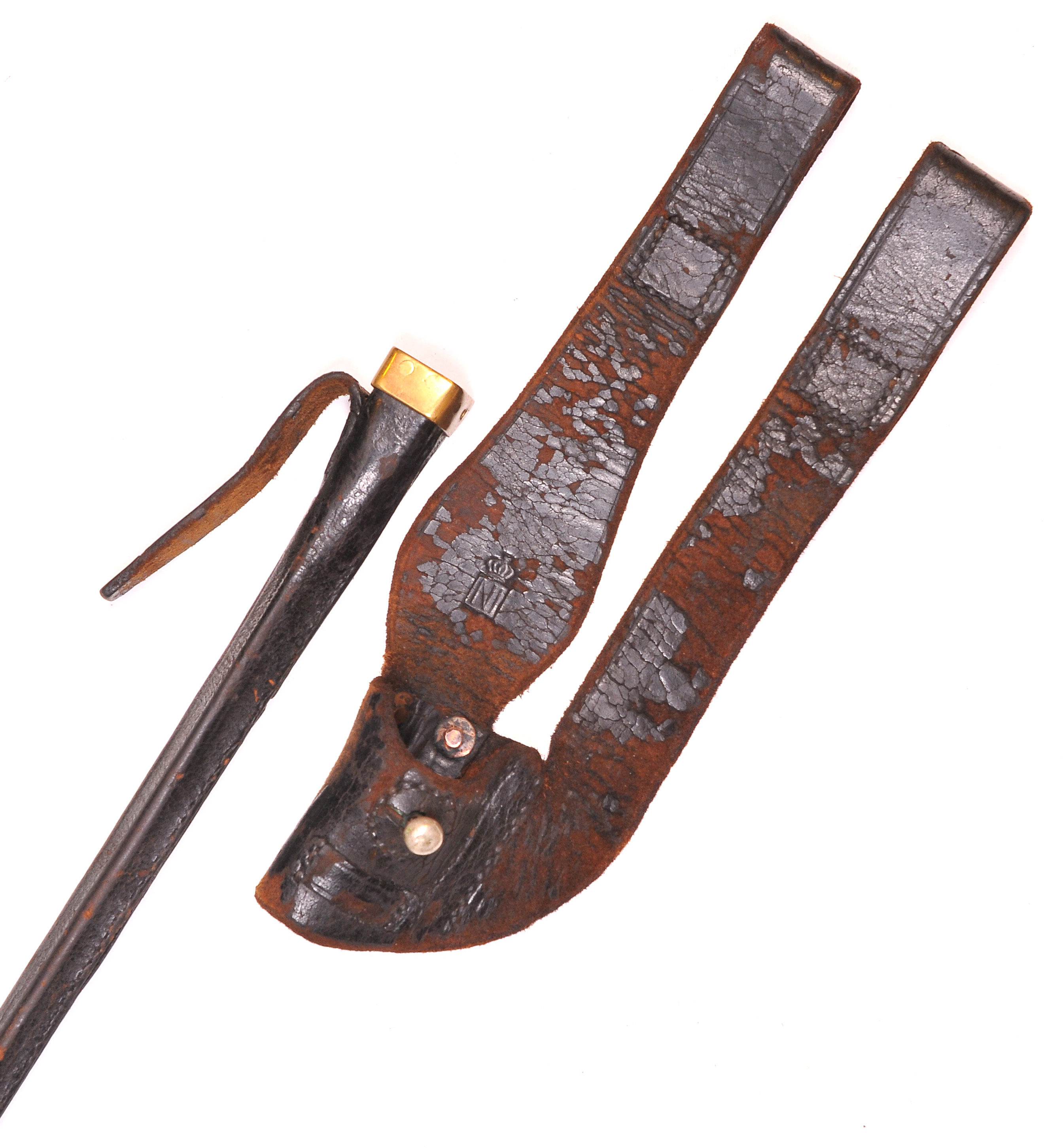

Foto: www.kvf.no - S. Rudnå - Serienummer: 26627.

Bilde mangler
Foto: www.kvf.no - S. Rudnå - Serienummer: 26627.

Bilde mangler
Foto: www.kvf.no - S. Rudnå - Serienummer: 26627. - Parerstangen er merket med serienummer og kontrollmerket til Jacob Maximiliam Gran Paaske.

Bilde mangler
Foto: www.kvf.no - S. Rudnå - Serienummer: 26627.

Bilde mangler
Foto: www.kvf.no - S. Rudnå - Serienummer: 26627.

Bilde mangler

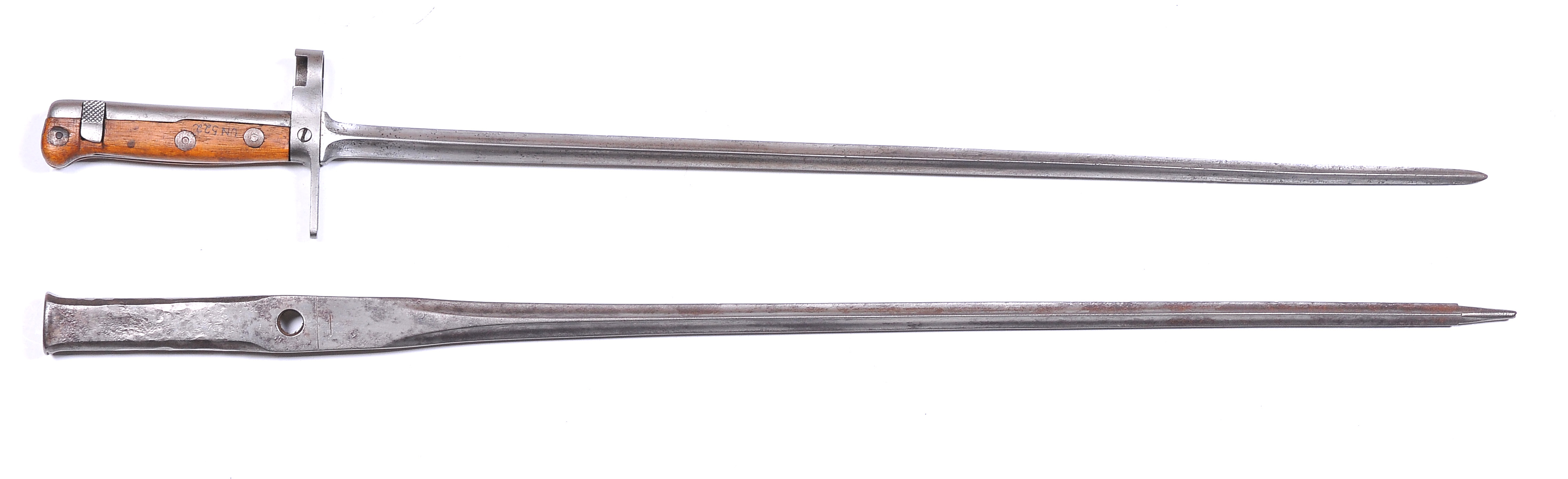

Foto: www.kvf.no - S. Rudnå - Her vises M/1884 kårdebajonett sammen med et verktøy som ble brukt i forbindelse med produksjon av balgen.

Bilde mangler

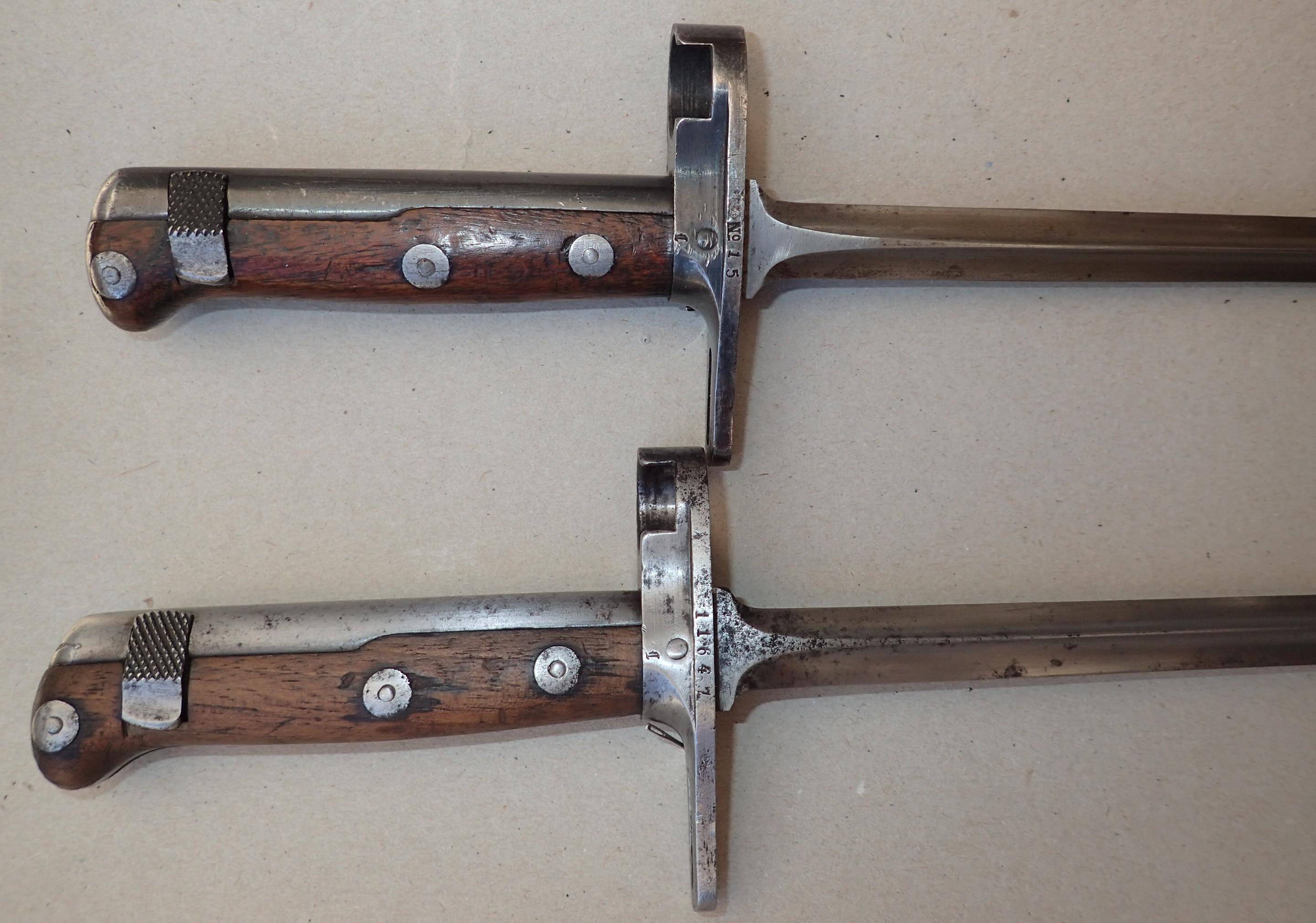

Foto: - - Jon Steinsnes - Serienummer: 15 og 11647. - Bajonett med uvanlig merking "No 15" sammen med vanlig merking "11647".
