Sabelbajonett - M/1851 (sabel)

./guns/blankvaapen/bilder/Blank-Kongsberg-Sabelbajonett-M1851-1.jpg
Foto: www.kvf.no - S. Rudnå



Modell og produksjon

Type................................ Sabelbajonett
Produsent........................ Kongsberg Våpenfabrikk
Kunde.............................. Hær
Modell.............................. M/1851 (sabel)
Produksjonsperiode.......... -
Antall produsert................ -
Serienummer.................... -


Tekniske Data

Totallengde....................... 790 mm
Grepslengde..................... 127 mm
Klingelengde..................... 655 mm
Klingebredde..................... 31 mm
Vekt................................. 740 gram


Beskrivelse

I 1851 ble det bestemt at de omgjorte tappriflene M/1821/41/51 for jegere skulle få sabelbajonetter. Geværene hadde åttekantede piper med varierende tykkelse. Dette krevde en spesiell festeanordning. Bajonetten ble sidemontert på pipen.

Festet er av jern med en skjefteplate av tre på den ene siden som vender bort fra våpenet. Skjefteplaten en brunbeiset med 17 tversgående riller og er festet til tangen med to skruer. Siden av grepet som vender inn mot våpenet er flat og har en låsemekanisme for festing av bajonetten til pipen. I tangen er det to spor for bajonettklakkene. En låsefjær betjenes med en knast som sitter på grepets rygg nærmest parerplaten. Paterplaten er laget i stål og er flat og nyreformet. På innsiden av platen er det utfrest et støttespor for pipen som er individuelt tilpasset våpenet.

Klingen er yatangaformet med hulslipning. Den er enegget, men tveegget mot spissen.

Balgen er av lær med innsydd doppsko av messing. På balgen finnes en lærflik for feste av balgen til bajonettasken.


Merking

Klingebrystet og til dels tangen er merket med Kongsberg Våpenfabrikks kronede K, serienummer og kontrollstempel. Kontrollstempel og kronet K finnes på den ene siden av klingen, mens serienummer finnes på motsatt side. Det har vært varierende praksis på hvilken side som er stemplet med hva.


Kilder
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 96-97
  • Utstillingskatalog Norsk Våpenhistorisk Selskap - 50 år, Stein Kamphaug, ISBN 82-90867-18-2, side: 76
  • Hærmuseet, Merkekatalogen 1960, Hærmuseet, -, side: 16, 22-23, 186

Brukt til våpen

M/1821/41/51


Flere bilder

Bilde mangler

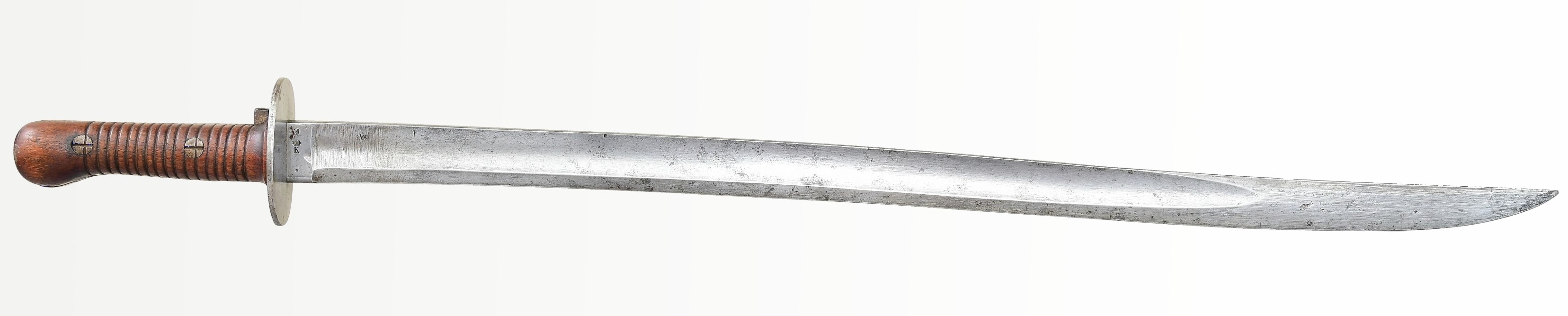

Foto: www.kvf.no - S. Rudnå

Bilde mangler
Foto: - - Janusz Jarosławski

Bilde mangler

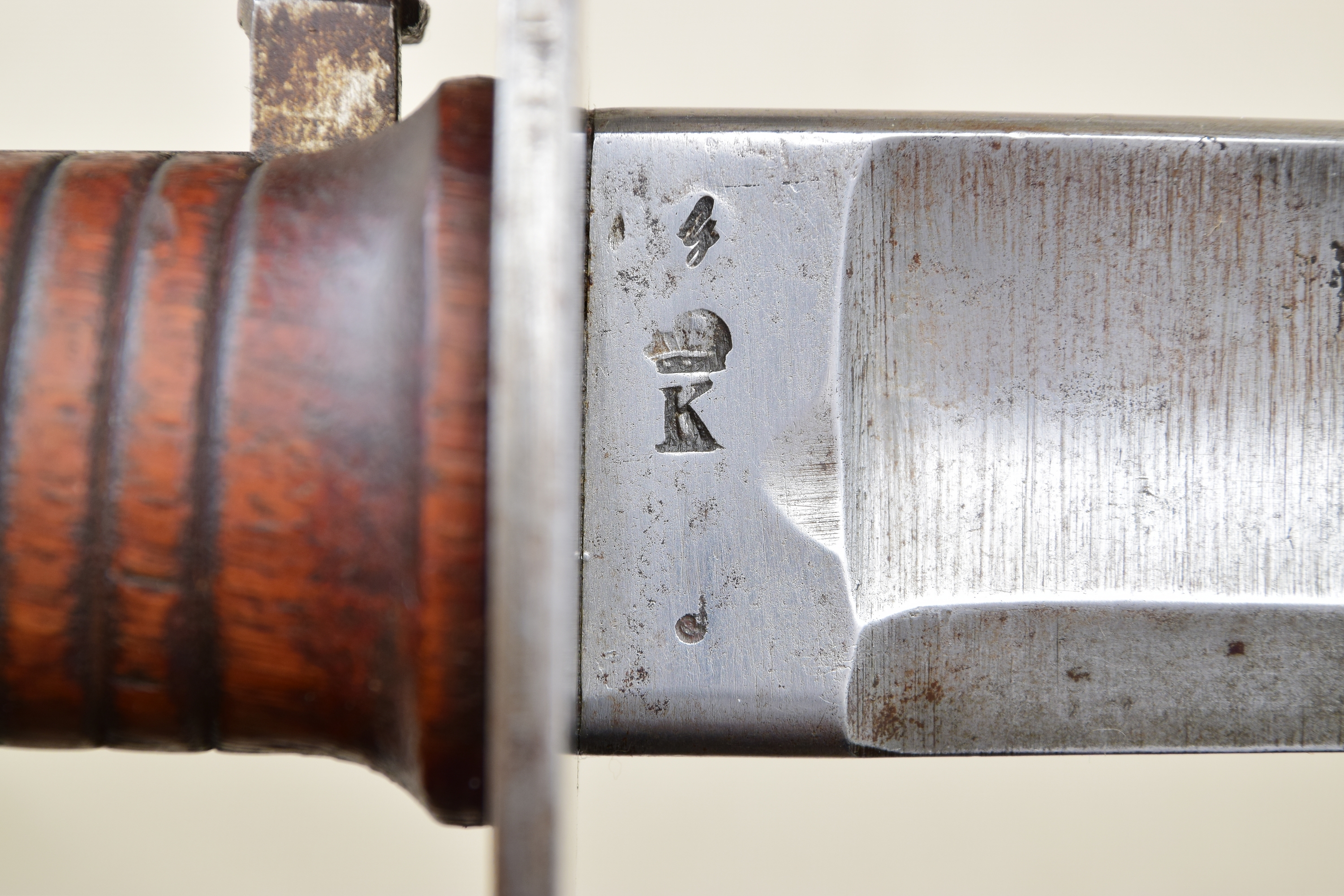

Foto: - - Janusz Jarosławski - Klingens høyre side er merket med Maximilian Gran sitt kontrollmerke, samt KVs kronede K.

Bilde mangler

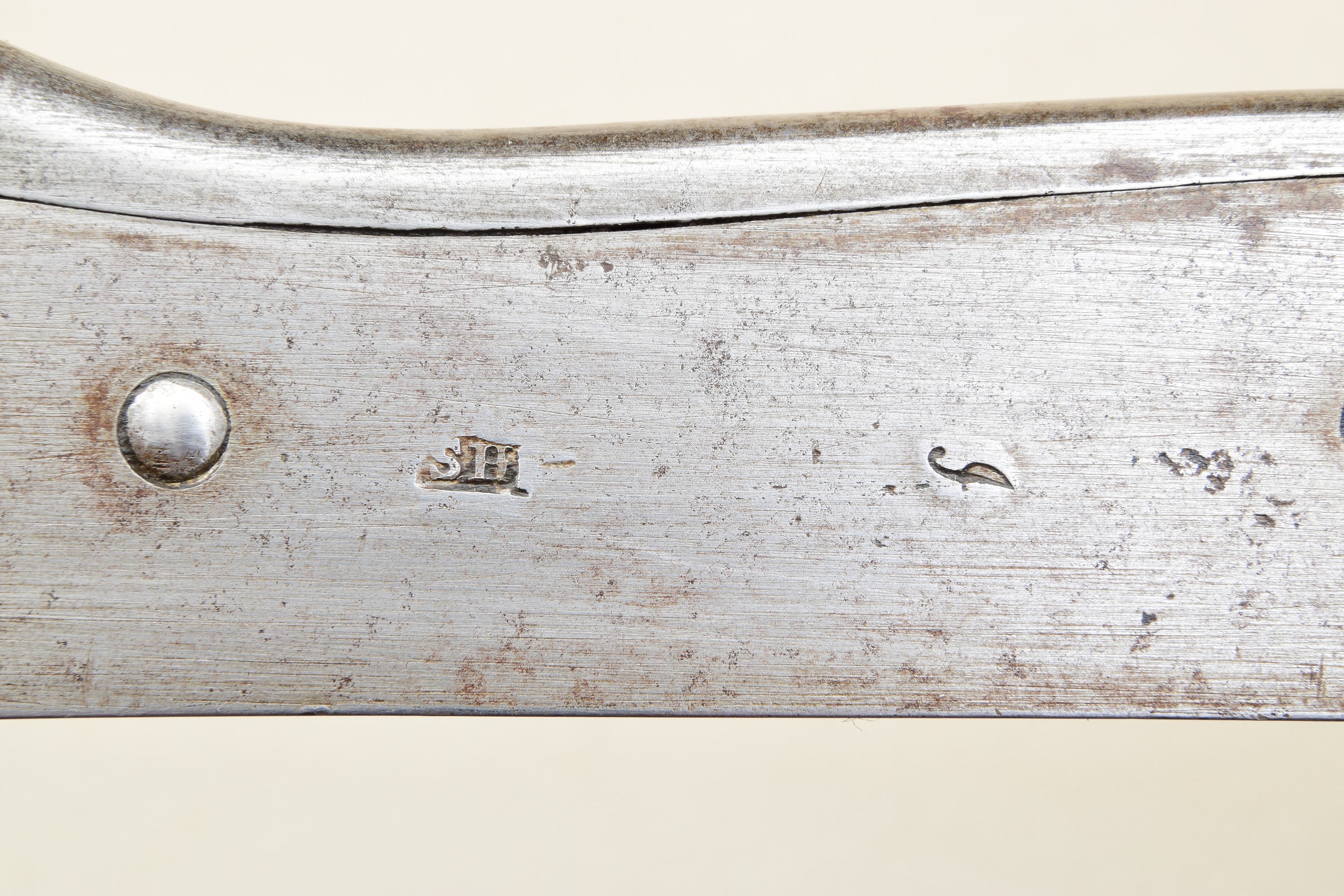

Foto: - - Janusz Jarosławski - Her vises filermerket SH som antas å tilhøre fileren Simen Halvorsen. Ut mot høyre finnes Christian Gotlieb Jacobsen sitt kontrollmerke.

Bilde mangler
Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Serienummer: 1846.

Bilde mangler
Foto: DigitaltMuseum.no - Rustmester Askild Antonsen - Serienummer: 1846.

Bilde mangler
Foto: - - Kristian Higley - M/1851 med tilhørende balg.

Bilde mangler
Foto: - - Kristian Higley - Her vises forskjellige varianter av merking. Kontrollmerker og kronet K finnes på den ene siden og serienummer på den andre. Hvilken side av klingen som er merket med hva ser ut til å variere.
