Døllebajonett - M/1849 Liége
./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1846-134-1.JPG

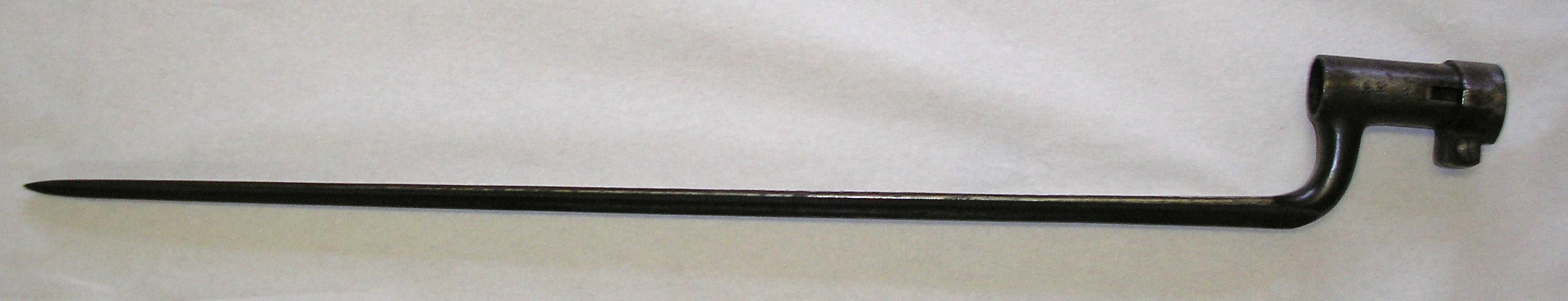

Foto: www.kvf.no - Ronny Øvland - Serienummer: 134. - Døllebajonett M/1849 fra A. Francotte, Liége, Belgia.
Modell og produksjon
Type
Døllebajonett
Produsent
A. Francotte, Liége, Belgia
Kunde
Hær
Modell
M/1849 Liége
Produksjonsperiode
1850-1853
Antall produsert
2000
Serienummer
1-2000
Basert på modell
Tekniske Data
Totallengde
580 mm
Ringdiameter
22 mm
Døllelengde
72 mm
Klingelengde
485 mm
Klingebredde
23 mm
Beskrivelse

Denne døllebajonetten ble laget for kammerladningsgevær M/1849. Det er produsert ca. 6000 ved Kongsberg Våpenfabrikk. I tillegg er det produsert ca. 2000 stk. ved A. Francotte, Liége i Belgia og 2000 stk. ved Crause, Herzberg i Tyskland.

Bajonetten er lik døllebajonett M/1846, men kan identifiseres ut fra serienummer og mindre endringer i merkingen. Bajonetter med serienummer mellom 1500 og 2000 er med sikkerhet M/1849. Bajonetter med lavere serienummer kan være M/1846 eller M/!849. Balgen er identisk med de foregående modellene.

Bajonetten festes til geværet ved at den 72 mm døllen tres inn på våpenets løp slik at geværets bajonettklakk glir inn i et spor i døllen. På bakre del av døllen finnes en låsering som er festet med en skrue gjennom ringens ører. Låseringen vris til siden slik at den låser bajonetten til våpenet.

Klingen er trekantet. Den ene siden er bredere enn de to andre, og har hulsliping som ender ca. 3-4 cm fra klingebrystet. De smaleste sidene har hulsliping i hele klingens lengde.

Merking

Armens høyre side er merket med kronet S eller ES samt serienummer. Klingebrystet er merket med kontrollmerke. F.eks. H.C. eller P.J. Døllene er i tillegg gjerne merket med avdelingsmerke for den avdelingen de har tilhørt.

Det finnes også en del unummererte bajonetter. Dette antas å være erstatningsbajonetter som ble bruke om et geværs opprinnelige bajonett ble kassert eller måtte erstattes av andre årsaker.

Kilder
Brukt til våpen
M/1849 Liége
Flere bilder
./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1846-134-2.JPG

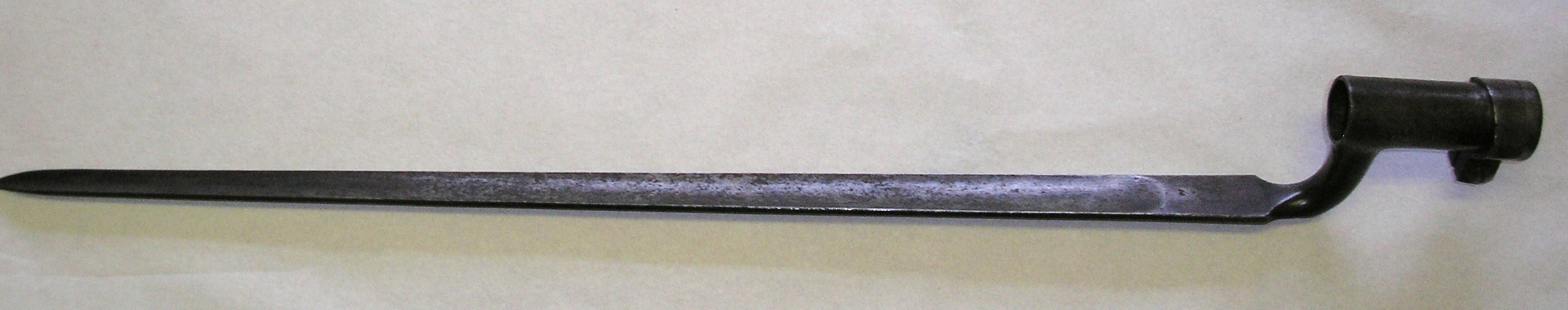

Foto: www.kvf.no - Ronny Øvland - Serienummer: 134. - Hulslipningen på klingens bredeste side stopper 3-4 cm fra klingebrystet.

./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1846-134-3.JPG

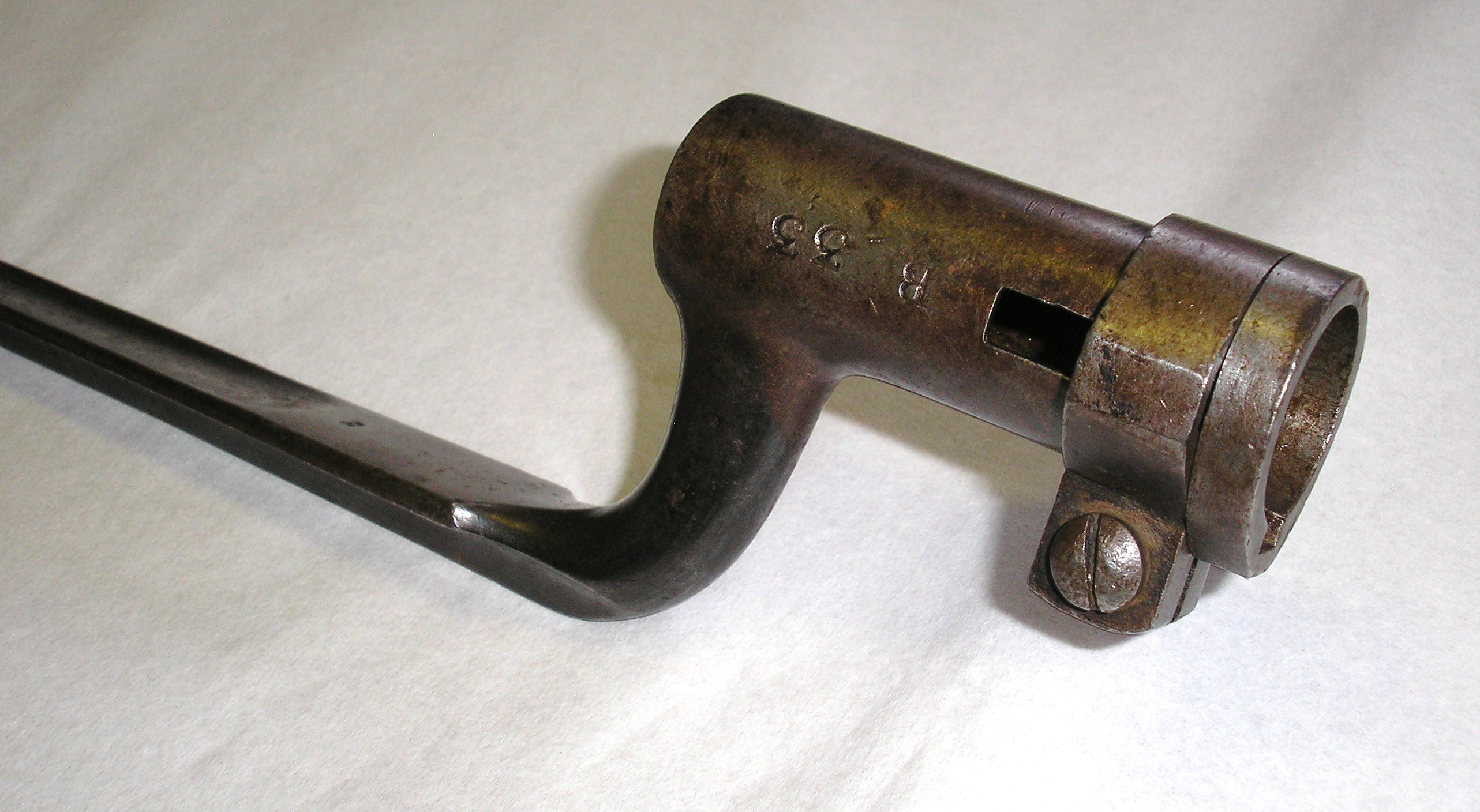

Foto: www.kvf.no - Ronny Øvland - Serienummer: 134. - Låseringen.

./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1846-134-4.JPG

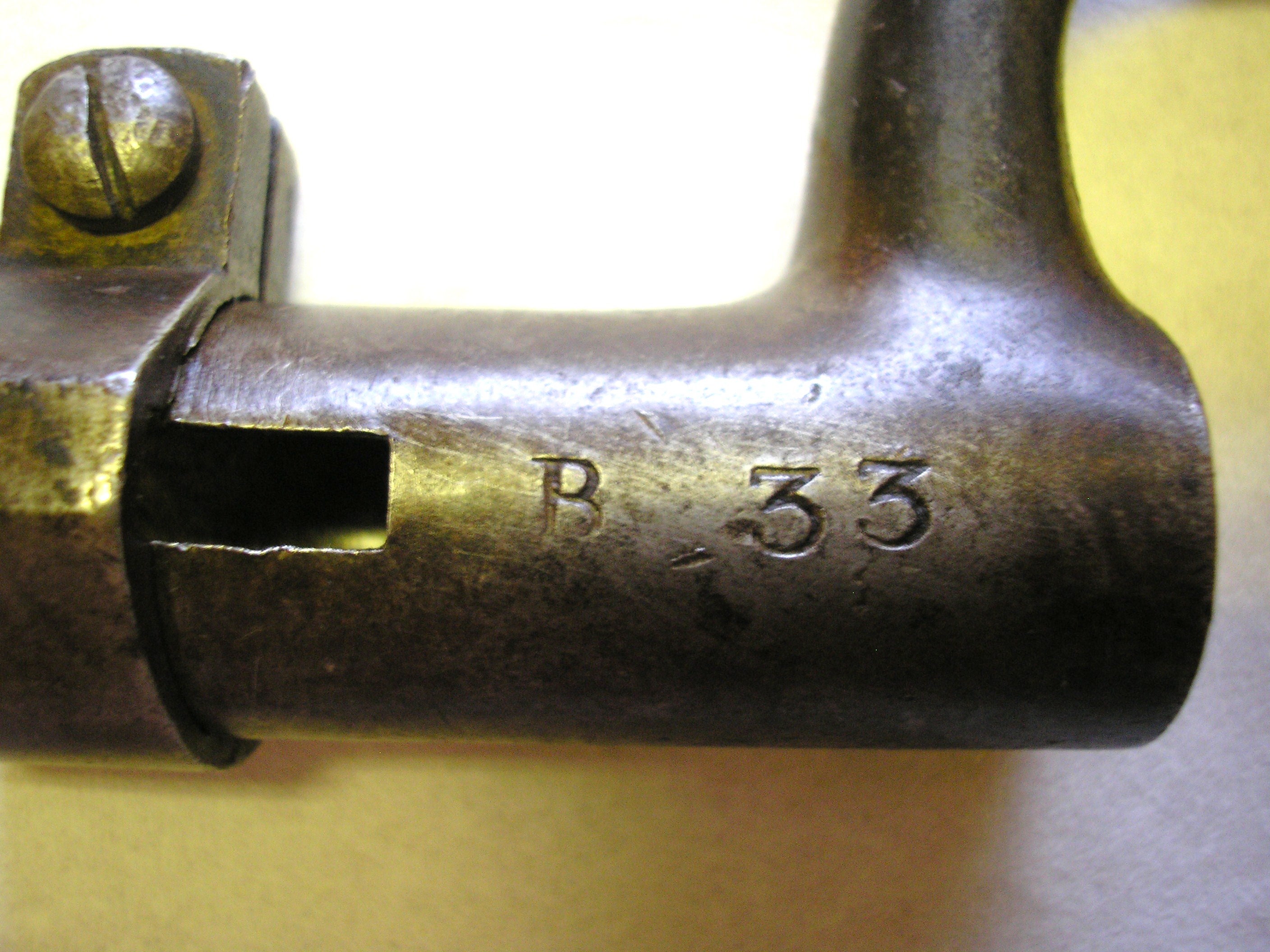

Foto: www.kvf.no - Ronny Øvland - Serienummer: 134. - Døllen er merket med avdelingsmerke B 33.

./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1846-134-5.JPG

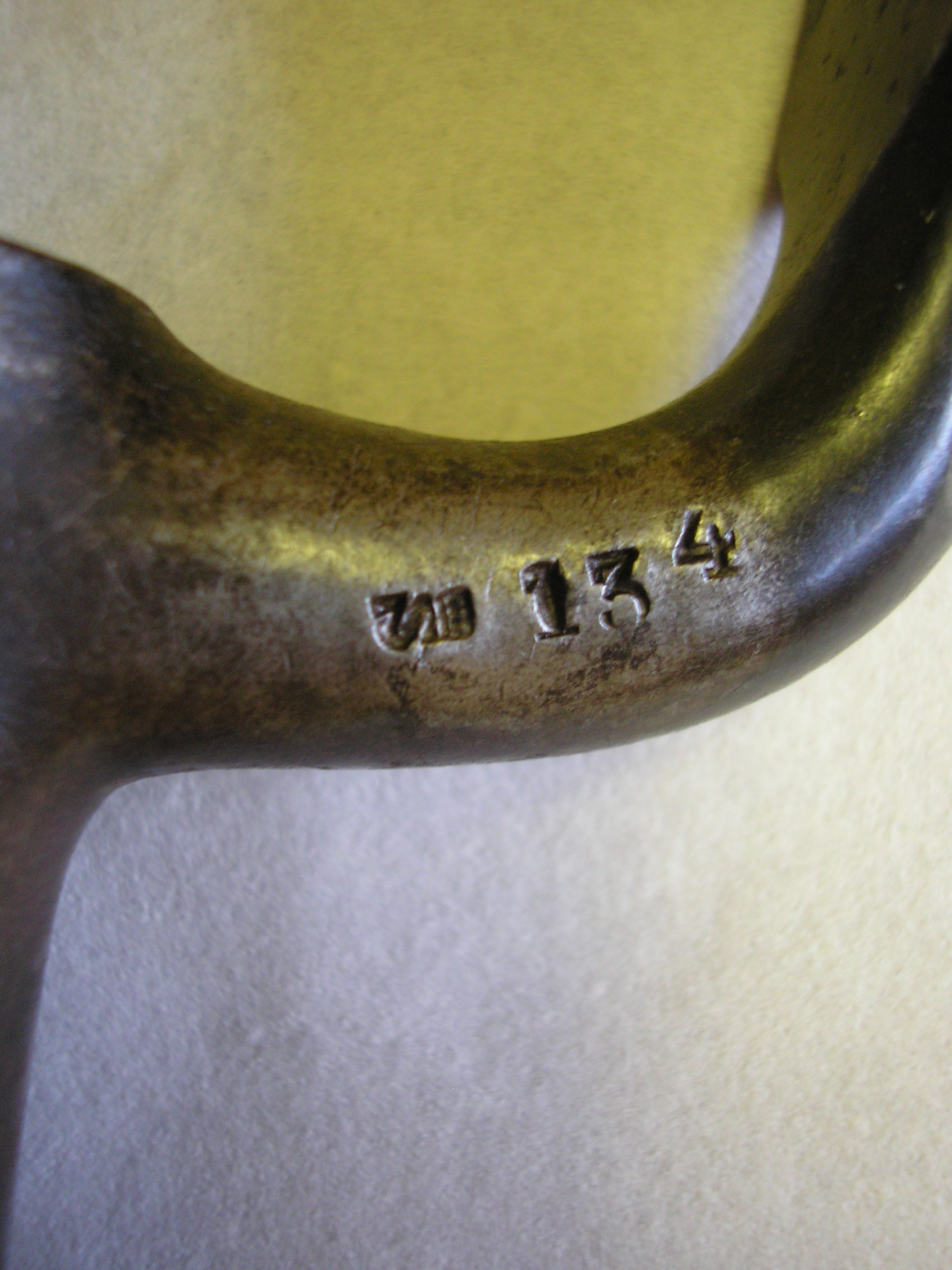

Foto: www.kvf.no - Ronny Øvland - Serienummer: 134. - Armens høyre side er stemplet med serienummer og Liége sin kronede S.

./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1846-134-6.JPG

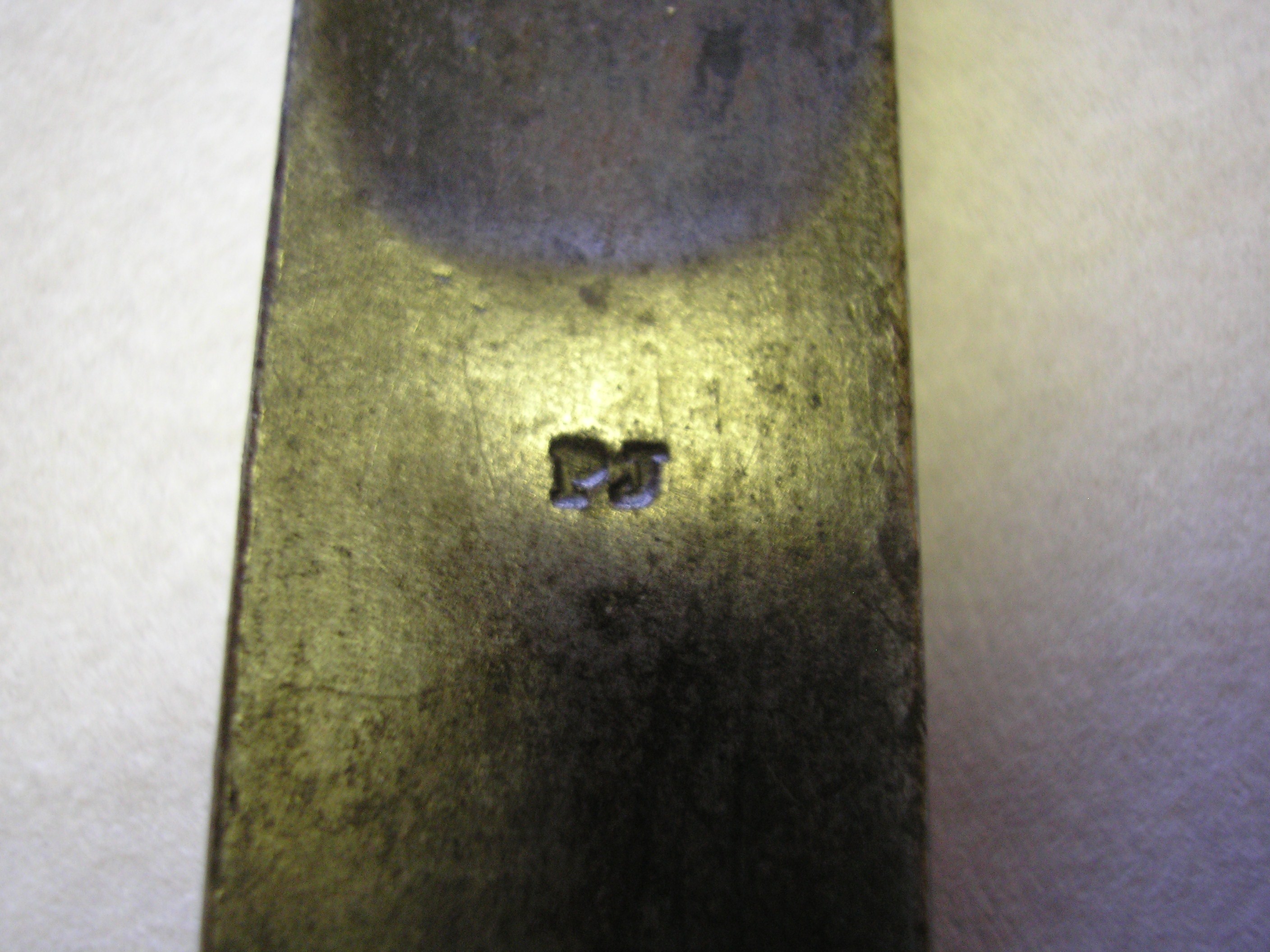

Foto: www.kvf.no - Ronny Øvland - Serienummer: 134. - Klingebrystet er stemplet med kontrollmerke PJ.

./guns/bajonett/bilder/Blank-Liege-Dolle-M1849-1758-1.JPG

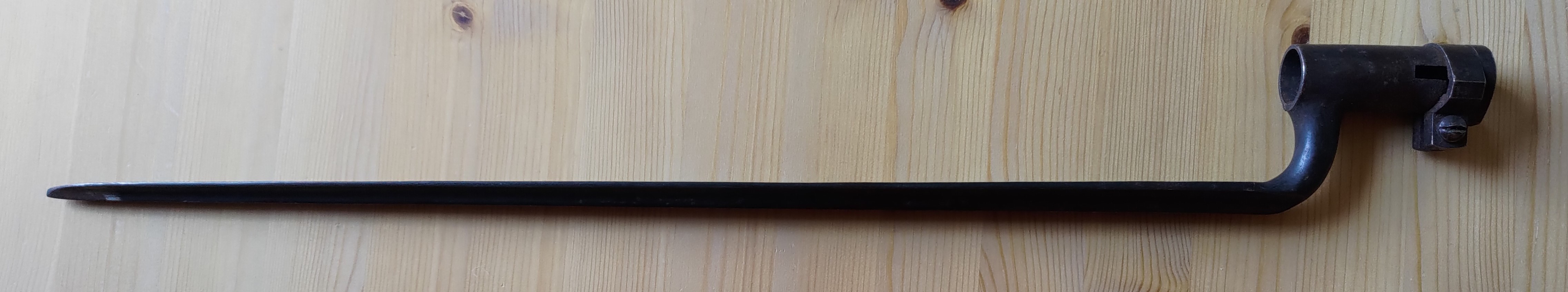

Foto: www.kvf.no - Vidar Sæther - Serienummer: 1758. - Døllebajonett M/1849 fra A. Francotte, Liége, Belgia.

./guns/bajonett/bilder/Blank-Liege-Dolle-M1849-1758-2.JPG

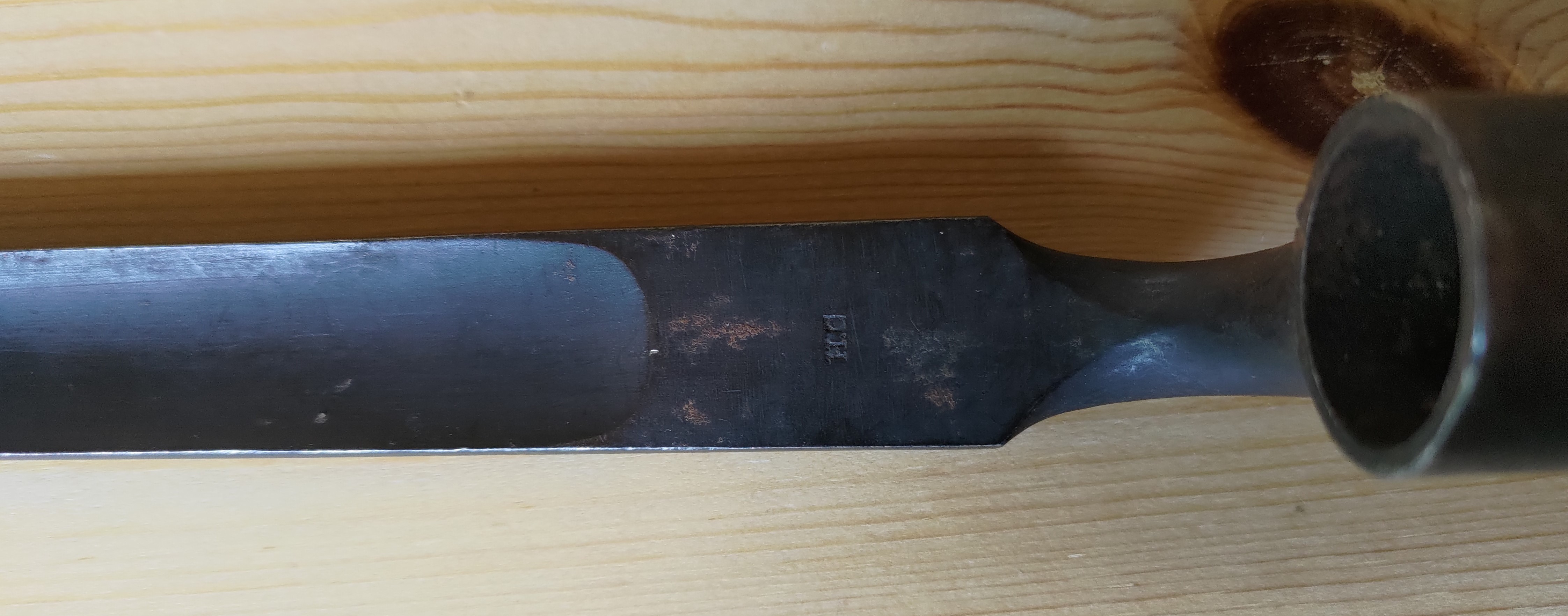

Foto: www.kvf.no - Vidar Sæther - Serienummer: 1758. - Klingebrystet er merket med kontrollmerke H.C.

./guns/bajonett/bilder/Blank-Liege-Dolle-M1849-1758-3.JPG

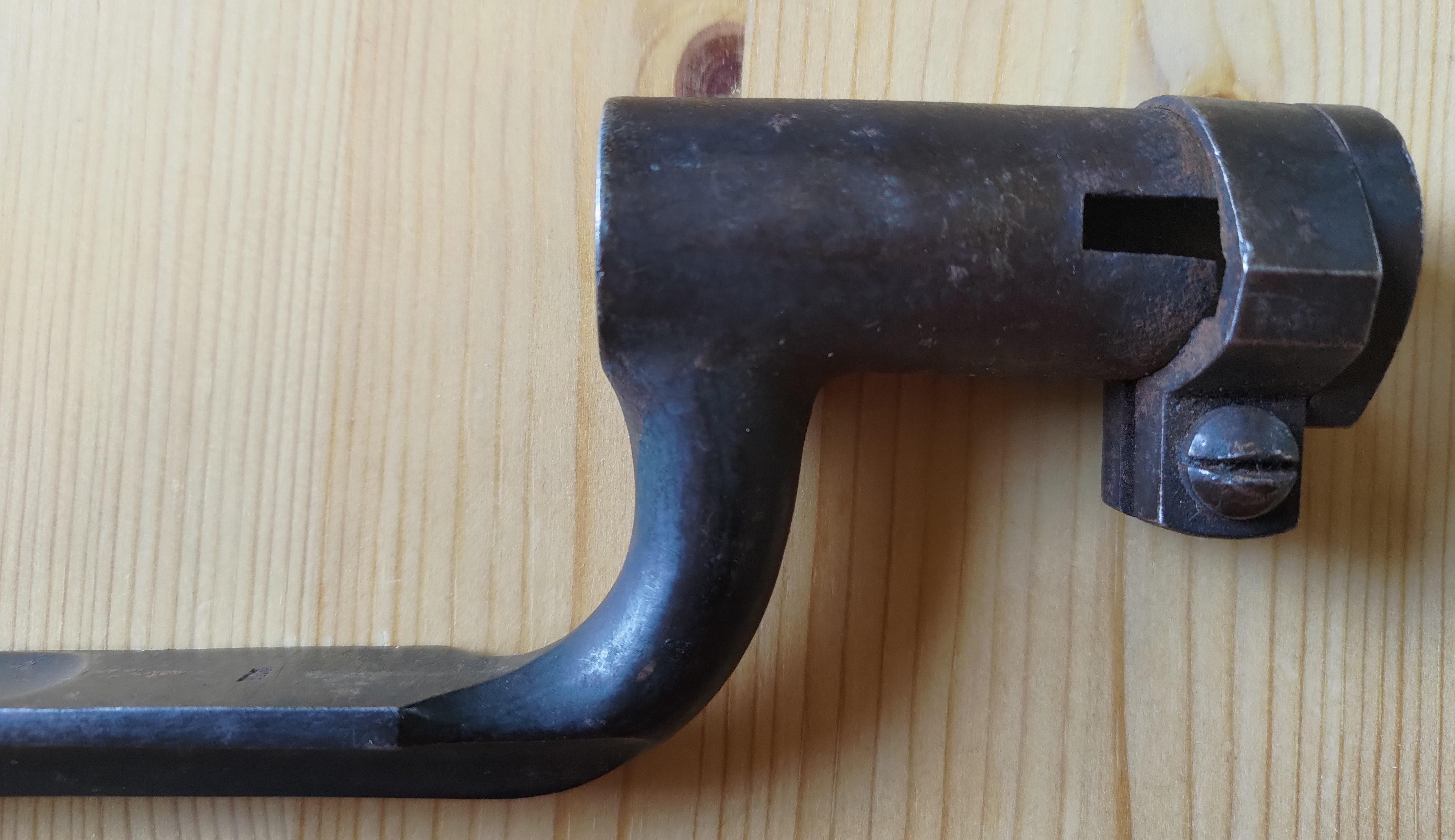

Foto: www.kvf.no - Vidar Sæther - Serienummer: 1758. - Venstresiden på dette eksemplaret er umerket.

./guns/bajonett/bilder/Blank-Liege-Dolle-M1849-1758-4.JPG

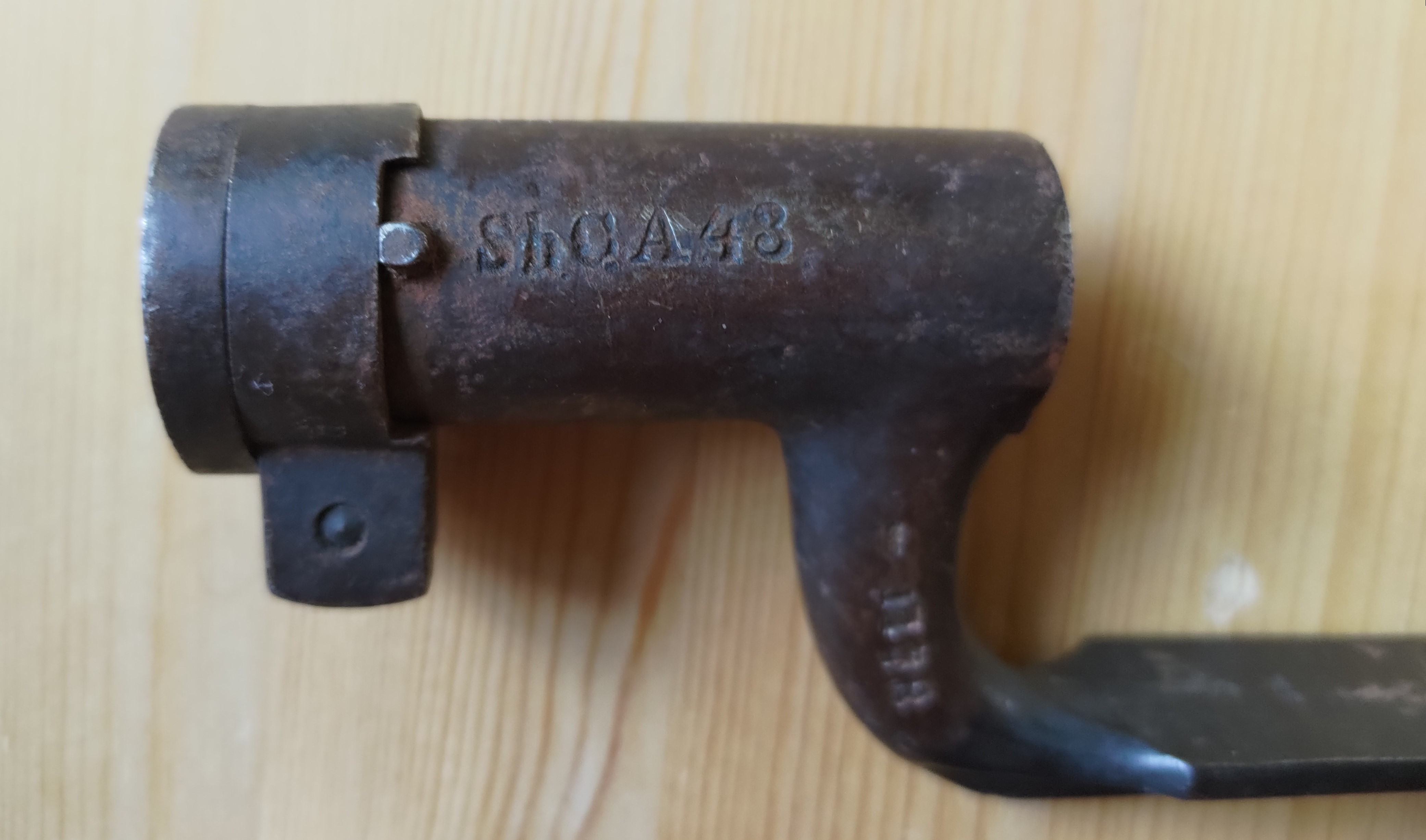

Foto: www.kvf.no - Vidar Sæther - Serienummer: 1758. - Høyresiden av døllen er merket med Sh.C.A.43 som antas å tilhøre Bergenhusiske Infanteribrigade, Søndhordlandske nationale Musketer-Corps, Strandebarmske Compagni, soldat nr 43.

./guns/bajonett/bilder/Blank-Liege-Dolle-M1849-1758-5.JPG

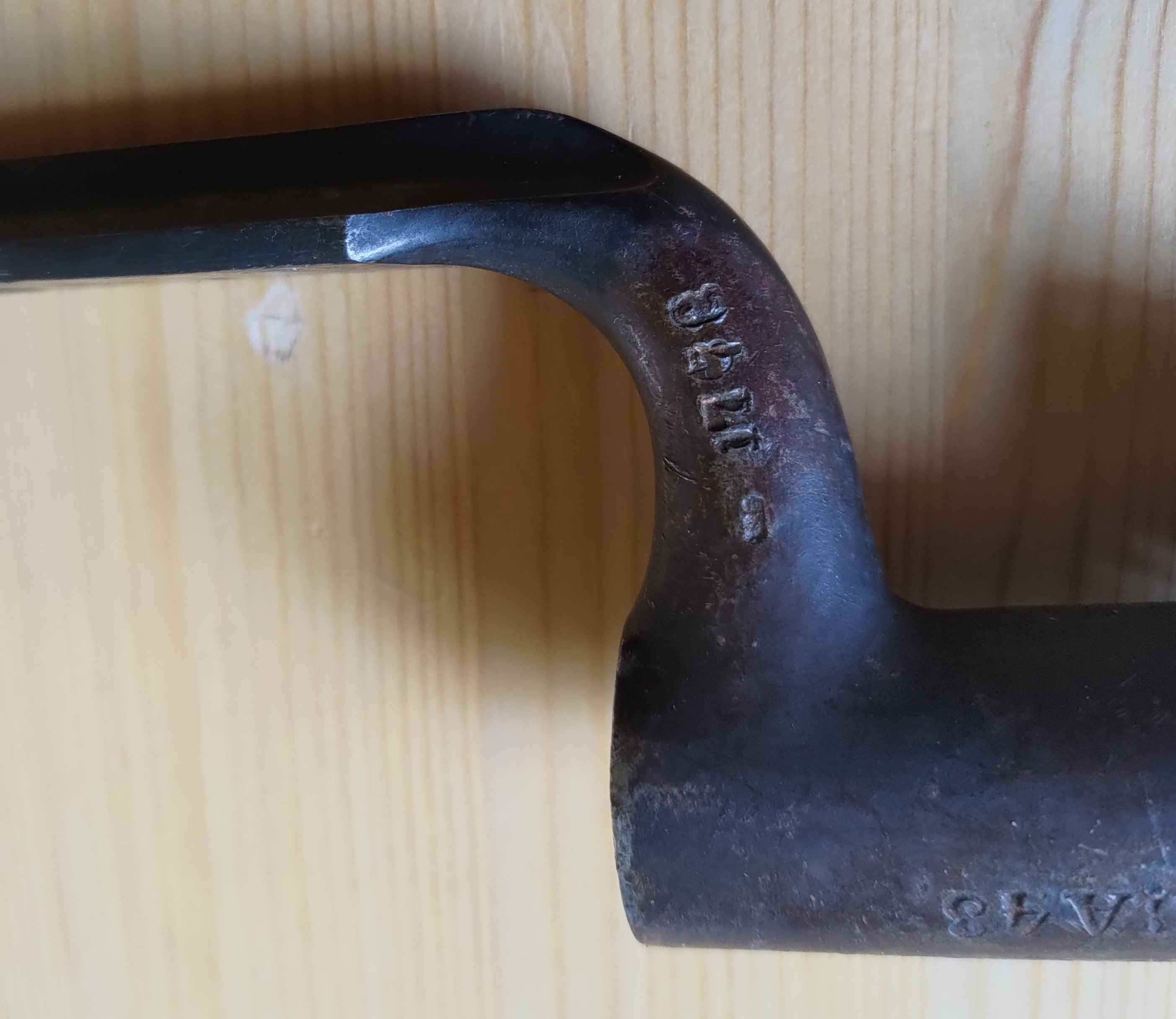

Foto: www.kvf.no - Vidar Sæther - Serienummer: 1758. - Armens høyre side er merket med serienummer og kronet S.

./guns/bajonett/bilder/Bajonett-Liege-Dolle-M1849-877-1.jpg
Foto: www.kvf.no - Vidar Sæther - Serienummer: 877. - Klingebrystet er merket med kontrollmerke WG på dette eksemplaret.
