Døllebajonett - M/1843 - Type II

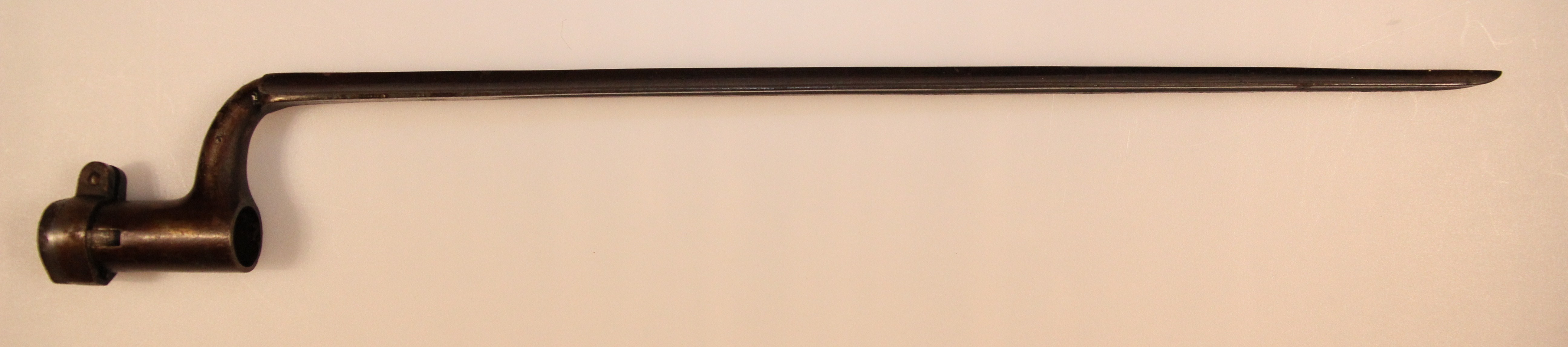

./guns/blankvaapen/bilder/Blank-Kongsberg-Dolle-M1843-45-1.JPG
Foto: www.kvf.no - Lars Selnes - Serienummer: 45.



Modell og produksjon

Type................................ Døllebajonett
Produsent........................ Kongsberg Våpenfabrikk
Konstruktør..................... Kongsberg Våpenfabrikk
Kunde.............................. Hær (Krigsskolen)
Modell.............................. M/1843 - Type II
Produksjonsperiode.......... 1843
Antall produsert................ 25
Serienummer.................... 31-55


Tekniske Data

Totallengde....................... 498-505 mm
Ringdiameter.................... 22 mm
Døllelengde........................ 67-68 mm
Klingelengde..................... 422-427 mm
Klingebredde..................... 21 mm
Vekt................................. 350 gram


Beskrivelse

Denne døllebajonetten ble laget for kammerladningsgevær M/1843 for Krigsskolen. Krigsskolekadettene var i forskjellige aldersgrupper (og lengder), slik at man fant det nødvendig å produsere M/1843 geværet i tre forskjellige lengder. Døllebajonettene ble derfor også laget i tre lengder. De lengste bajonettene ble satt på de korteste geværene. Det ble produsert ca 80 stk til sammen, derav ca 30 stk av den korteste, og 25 cm av de andre to lengdene.

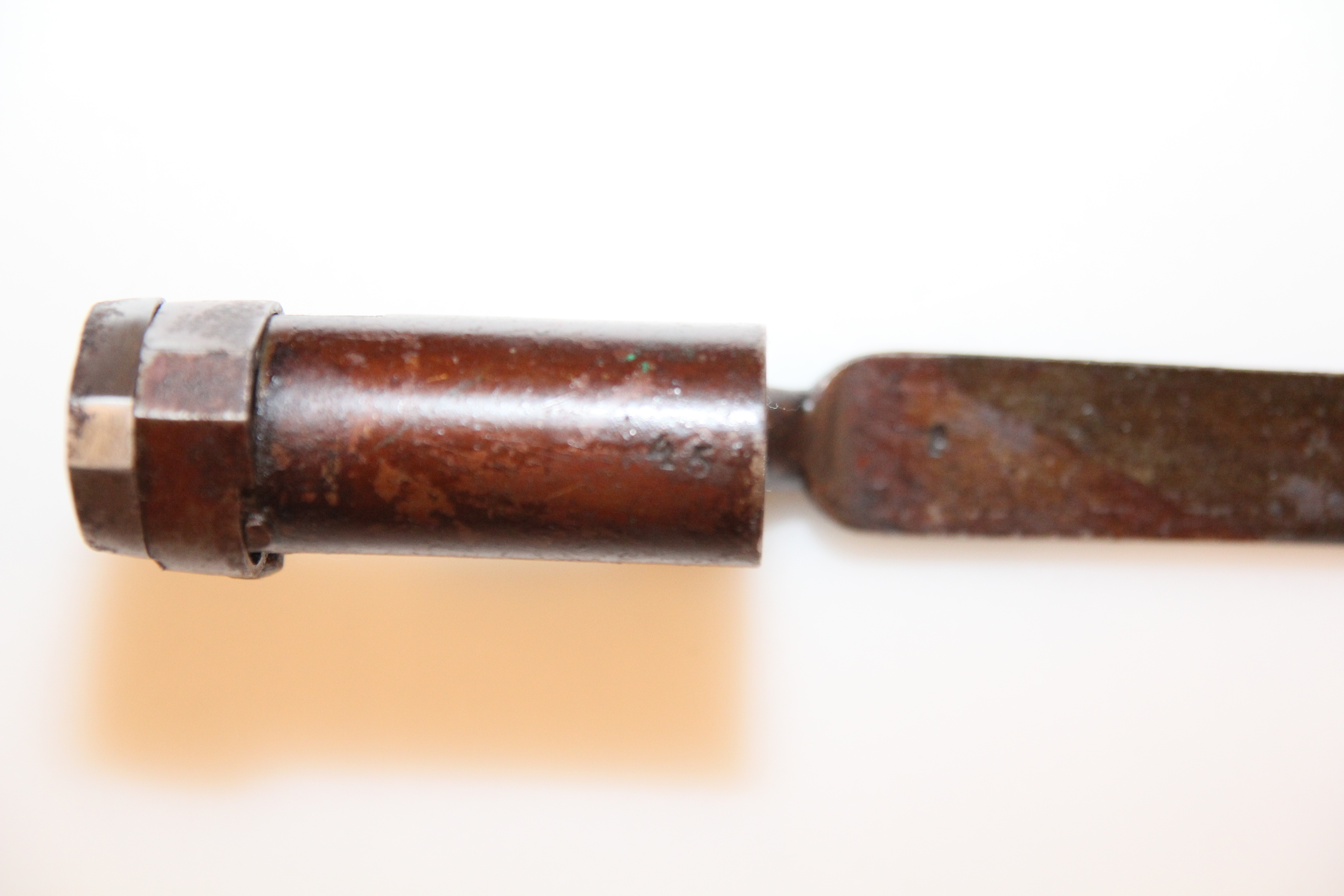

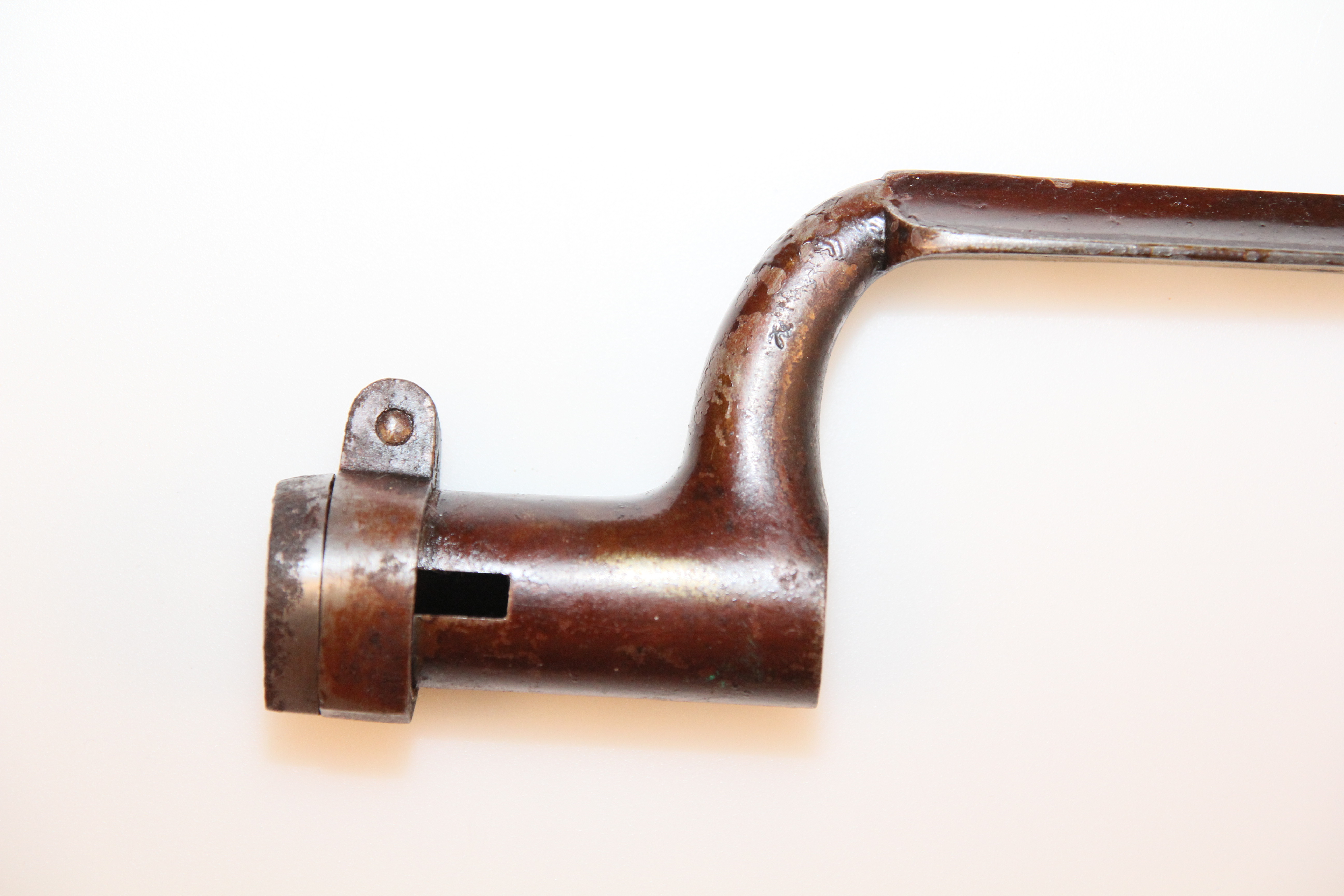

Bajonetten festes til geværet ved at døllen tres inn på våpenets løp slik at geværets bajonettklakk glir inn i et spor i døllen. Bajonetten vris så slik at bajonettklakken går inn i et vinkelspor i døllen. På bakre del av døllen finnes en låsering som er festet med en skrue gjennom ringens ører. Låseringen vris til siden slik at den låser bajonetten til våpenet.

Klingen er trekantet. Den ene siden er bredere enn de to andre, og har hulslipning som ender ca 7,5 cm fra klingebrystet. De smaleste sidene har hulslipning i hele klingens lengde.

Dimensjonene på disse varierer noe fra eksemplar til eksemplar. Mål for kjente eksemplarer:

Nr: 41 Totallengde: 505 mm Klingelengde: 427 mm

Nr: 46 Totallengde: 498 mm Klingelengde: 422 mm


Merking

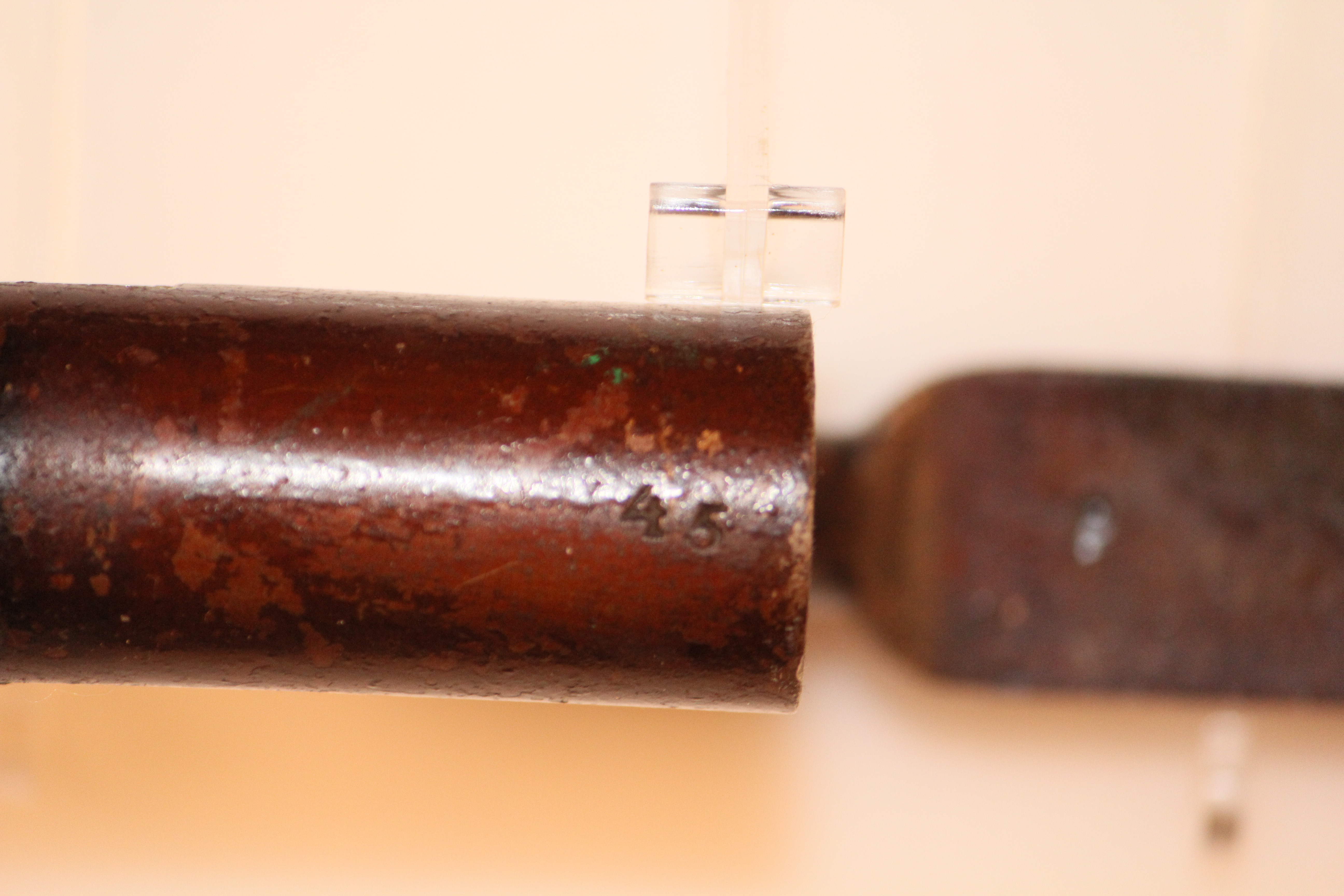

Bajonetten er merket med kronet K på klingebrystet. Serienummeret er stemplet på døllen. Siden av armen er merket med Jens Landmarks kontrollmerke.


Kilder
  • Døllebajonetten i Norsk bruk, Finn Aarum & Stein G. Sægrov, Forsvarsmuseet, 1983, side: 225-227
  • MTM - 144 (Juni 2011), Karl Egil Hanevik, ISSN 0806-0843
  • Norske Blankvåpen 1814-1980, Karlsen/Mathiesen/Ruud, ISBN 82-02-04915-6, side: 84

Brukt til våpen

M/1843 - Type II


Flere bilder

Bilde mangler
Foto: www.kvf.no - Lars Selnes - Serienummer: 45.

Bilde mangler
Foto: www.kvf.no - Lars Selnes - Serienummer: 45.

Bilde mangler
Foto: www.kvf.no - Lars Selnes - Serienummer: 45.
